Stožáříme pod Stražištěm II , aneb – Tak jde čas...
/ zpravodajský článek /
Lubomír Čumpl, JIDXC Jihlava
Když jsem někdy před rokem na konci článku napsal - pokračování příště, nenapadlo mě, že to bude za rok.
Hrátky s anténami mohou být opravdu nekonečné. Každopádně od té doby jsem na chatě nadále zkoušel chytnout
něco navíc, cíl byl zprovoznit rotátor a zároveň mít více místa pro další antény.
Rovněž jsem zjistil, že dělat systém podle obecného vzoru či předpokladu, zrovna u mě nefunguje.
Troufám si tvrdit , že jsem za ten rok vyzkoušel všechny možné kombinace a antény a hrál si i s výškou stožáru.
Jediné co se nezměnilo, byla značka antén – XmuX, celkem s jistotou si dovolím tvrdit, že nic lepšího pro nějaké
profesionální řešení, nebo pro nadšence není.
Že jsou tyto antény aktuálně nejlepší na trhu svědčí i fakt, že už se v prodeji objevily jejich levnější kopie.
Vězte tedy, že originál XmuX znamená: Jekl 15x15, síla stěny 1.5mm, třmen 8 mm / Na 4m DAB anténách jekl 15x20,
síla stěny 2mm.
Poslední editaci článku dělám po aukcích DAB multiplexů. Dopadlo to typicky česky, spousta multiplexů, máme tady
i bílého koně. Navíc operátorům, kteří již nyní provozují DAB+ na základě individuálních využívání kmitočtů, tyto
sítě zůstávají…
Bavorsko s 13 miliony obyvatel používá 14 DAB kanálů a Česko s cca 11 miliony obyvatel 28 DAB kanálů…. Zahraniční
programy tedy budou jenom ubývat.
Mám i konkrétní představu co bych ještě mohl dále se systémem dělat, ale možná budu nakonec rád, že mi půjde Linec,
takže tento stav mohu brát jako finální.
Více níže v článku :
-------------------------------------------------------------------------------------------------------------------
Malá rekapitulace
Stav z podzimu 2022 – DAB čtyřmetrová anténa X-mux 25 Y-naladěné a stabilně fungující multiplexy :
5D - CZ , občas AT
6D - AT
7A – CZ
7C – CZ
8A – CZ
12C – CZ
12D – CZ
Slabé multiplexy : tyto vysílače přijímám celkem často , přesto je píšu do kategorie slabé = nestabilní , nezaručené
5A - CZ
5B – PL / po spuštění vysílání českého vysílače z Kozmic převážně KO /
5C – D
9A - D
Občasné multiplexy - tyto vysílače přijímám pouze za lepších příjmových podmínek
6C - D
7D - D
8B - D
10A - D
10B - D
11C – AT – Vídeň , někdy D - Mnichov
11D - D
12A – SK
Nejdříve byla DAB anténa na 2 metrové tyči na prvotně instalovaném stožáru

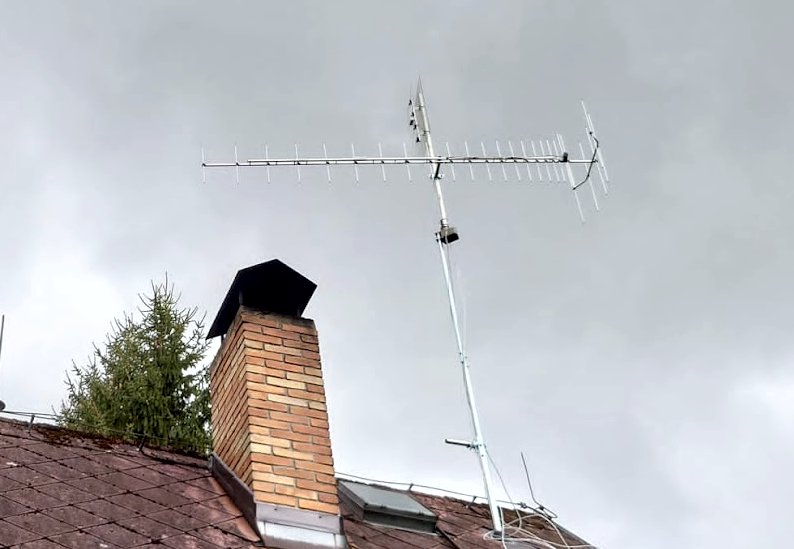

Stav z října 2022, takto končil poslední článek, který jsme zde na tuto problematiku uveřejnili.
Vlevo 25Y, vpravo 18Y.
.
/Tuto výšku pro DAB jsem zachoval i u stávajícího, řekněme finálního stavu, protože jakmile jsem anténu vysunul na
novém stožáru výše, Linec si mi výrazně zhoršil, a při standartních podmínkách byl pod potřebnou hranicí příjmu. /

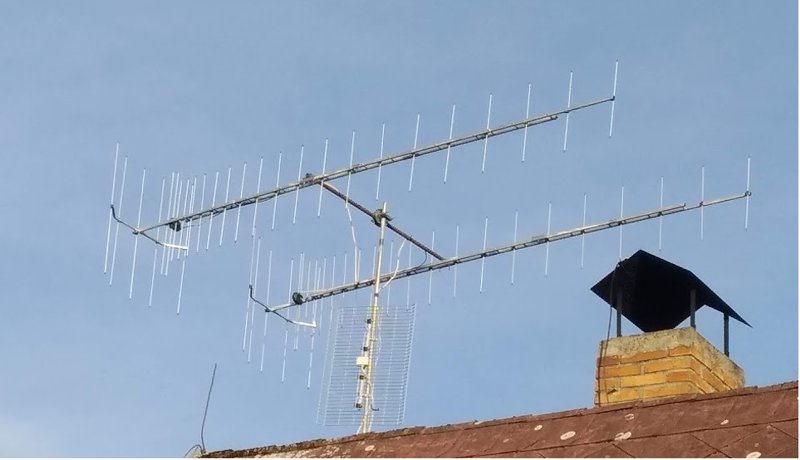

Na loňského Silvestra (22/23) začínám zkoušet dvojici antén XmuX 25Y.
Výsledek mě zklamal. Slabé multiplexy se nezlepšily, Linec 6D se po zapojení druhé antény zhoršil a vypadával.
Pokusy jsem zjistil, že u stožáru a pak směrem ke komínu, je Linec silnější, než druhá strana vyložení. Je tedy jasné,
že v takových podmínkách nemůže dvojče fungovat. U ostatních slabých multiplexů z Německa byl signál na obou anténách
stejný.
Nejdříve na širší rozestup -
Potom na užší rozestup -
Výsledek?

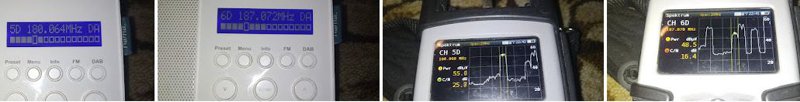

Signál na slabých multiplexech se nezlepšuje, 5C i 9A jsou stále stejně silné, přesněji slabé.
Na měřáku si všímám, že se cca o 2-3 dBi zvedly všechny ostatní multiplexy, které bych označil za středně silné,
nebo silné. ANO, u těchto multiplexů dvojče funguje.
Takže se zvedá i krkonošské Teleko 5D, šumavský Javorník RTI 7A a středočeská Špulka Color DAB 7C. Ale ty mám silné dost
i na sólo anténu, takže zvýšení nepotřebuji.
Nějak mě to přestává bavit. Přesto na jaře 2023 pořizuji tří dílný teleskopický stožár a instaluji na něj i rotátor
dovezený z Jihlavy. Tento rotátor se pro zvažovanou instalaci nehodí, nelíbí se mi jeho vůle. Celé roky jsem ho provozoval
s jednou anténou, ale na plánovanou sestavu antén mu nevěřím.

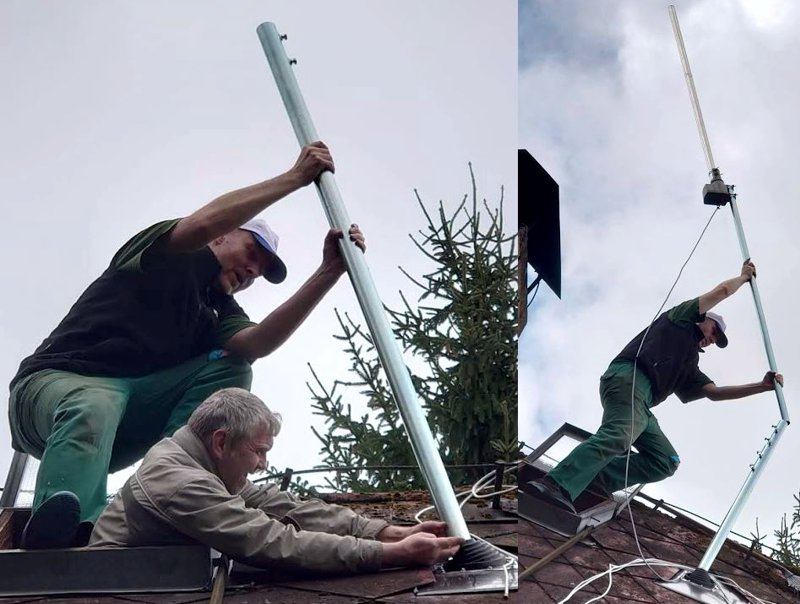

Na chatě se na brigádě scházíme asi všichni nadále aktivní členi JIDXC …
Výsledek je zklamáním. Na fotce vypadá anténa ve slušné výšce pěkně, ale Linec 6D skoro nejde slabé DAB multiplexy se vůbec
nezlepšily … odměna za celodenní práci …
Lepší je snad jen UHF, zejména díky tomu, že je anténa o hodně výše, než když jsem prováděl pouhé měření na dvoumetrové tyčce ….
Pochopitelně chci UHF provozovat s nějakou anténou XmuX.
Další víkend měním rotátor za jiný, pořízený za zbytkovou cenu i s hromadou tunerů od nadšence, který s DX skončil.
/ snad mě to také nečeká ………. , ale každopádně to znamená , že musí všechny antény dolů a skoro všechno předělat …. /
Nejdříve zkusím nasadit malé antény, Schwaiger ANT10A a UHF XMUX 2635 a zkouším rotátor. Ve spektru DAB mizí slabé
multiplexy, přicházím i o Linec 6D, ten je na dlouhou anténu XmuX 25Y stabilní a mnohdy i s velkou rezervou, přesto
se ukazuje, že na kdejaký krátký „ vajgl „ nehraje . Viditelně slabší jsou i silnější multiplexy 7A, 7C, 8A, 12C, 12D.
V pásmu UHF se objevuje slabá Kleť.
UHF Xmux 23Y 2635

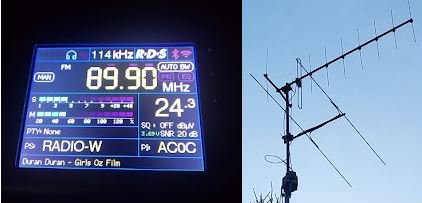

V další fázi testů zkouším FM na HB9CV, kterou jsem před pár lety dělal na 92 MHz. Horizontální FMko na ní jde obstojně
v pásmu okolo +/- 3 MHz od středové frekvence, pak ostře padá, což je dáno povahou antény.
Pouze na HB9CV jsem schopný za každého počasí na chatě u Pacova stabilně zachytit vysílač Kahlenberg s Radiem Wien 89.9 FM
/ silnou kolizi s Ještědem 89.9 snad nemusím uvádět/
Stejný výsledek mám na Bayern 1 - 92.1 FM, která je v silné kolizi s českým vysíláním z Černé Hory 92.1. Pouze s tímto
HáBéčkem je Bayern 1 poslouchatelná.
Takto anténa funguje i v Jihlavě, Radio Wien na jinou anténu tak dobře nechytnu. Přitom je narychlo udělaná z osmiček
trubiček a ráhno ze staré antény … , tak už to někdy chodí , méně je více …. /
Na druhé straně je třeba napsat, že DXerům nepostačí pár stanic této úzkopásmové anténky, chtějí celé pásmo … ,
Na to by ty HáBéčka byly potřeba tak tři a kde je vertikální polarizace …
Na vertikální FM se mi naopak HB9CV neosvědčila, zkoušel jsem jí jak v Jihlavě, tak na chatě. Konkrétně na tento kus
laděný na 92MHz, chytám vysílač Benešov-Špulka 89.3 MHz nepříliš přesvědčivě.
S další anténou HB9CV laděnou na 99 MHz zachytím na chatě velmi špatně Classic Praha 98.7, nebo v Jihlavě Hey z Velkého
Meziříčí 97.8 FM, či z Třebíče 97.6 FM. Ale na horizontál na něj chodil i v Jihlavě velmi dobře OE3 99.9 FM z Kahlenbergu,
nebo FM4 101.4 z Weitry. Jedině s touto anténou jsem i v Jihlavě dobře chytal, či spíše odladil OE3 z Weitry na 98.1 FM,
která je v silné kolizi s místním vertikálním vysílačem Blaníku 98.0 FM.

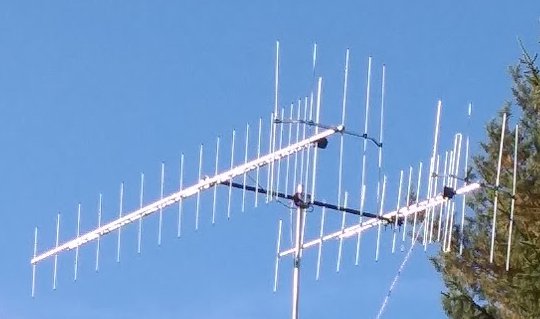

Osazuji opět obě DAB antény XmuX 25Y a vysunuji stožár cca o 1,5 metru výše.
Výsledek DAB - výrazně se mi zhoršuje Linec 6D. Čím výše, tím hůře, ostatní slabé multiplexy se vůbec nezlepšily.

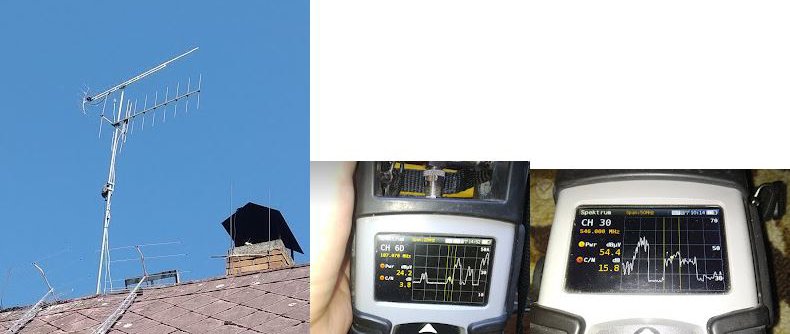

Výsledek UHF - na mé měřící logáro se při tomto vysunutí zlepšuje signál z Kletě na 30K, lépe jsou na tom i multiplexy ze
sousední věže ČRa.
Výsledek FM - zhruba stejné.

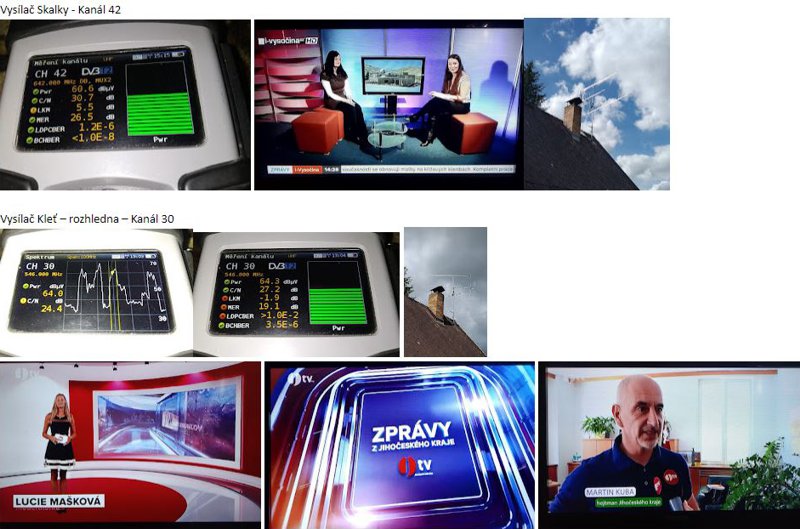

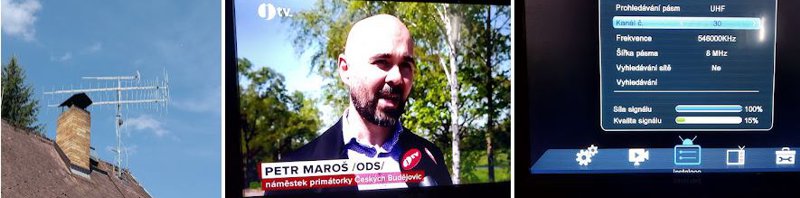

Co se UHF týče, naladím s anténou v této výšce multiplex 24 z Kletě, respektive z její rozhledny, takže získávám signál z
kraje který mám rád a objevuje se Jihočeská televize. Signál na 30. kanálu je na hranici příjmu a tak spíše občas naskakuje,
než aby se na to dalo dívat, ale radost je velká ….
Další víkend spouštím stožár na "Lineckou výšku", protože ten chci jistě zachovat. Bylo krásně vidět, jak při spuštění
stožáru stoupala obálka signálu na kanálu 6D. Sláva, mám zpět stanice, které jsem si v DAB+ Austria oblíbil. Až na tu kvalitu
zvuku Arabella Relax, při jejím poslechu vždy stahuji výšky.
Instaluji další anténu XmuX 4148, laděnou na kanál 40. Na tuto anténu okamžitě zmizí příjem z Kleti a naskočí stabilní příjem
multiplexu 24 na kanálu 42 z vysílače Skalky u Větrného Jeníkova. Loučím se s DABem z Polska na kanálu 5B. Brzy se na tomto
spouští vysílač Kozmice s rádii skupiny Čas….
Nahazuji větší FM anténu , na rozdíl od HB9C bere celé pásmu
Slušný příjem Bayern 3 si mohu vybírat ze dvou frekvencí 94.4 a 98.5 MHz.
O kvalitě antény svědčí i to jak zvládá kolizi vysílačů na frekvenci 98.8 MHz. Z jihu FM4 z Jauerlingu a ze severovýchodu
polská Jedinka z Wroclawi.

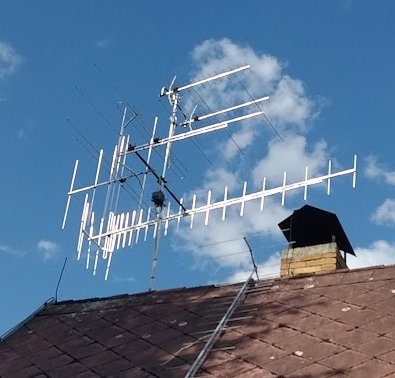

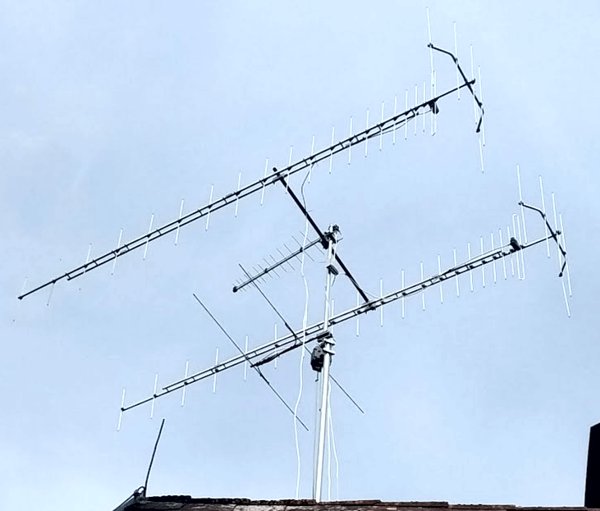

FM XmuX 9Y CCIIR
UHF XmuX 4148
DAB XmuX25Y

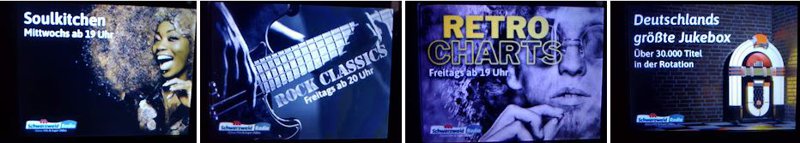

Při mírně zlepšeném příjmu mi hraje i Schwarzwalradio na kanálu 5C, jejich SlideShow je jen promo pořadů stanice, ale zvuk
je příjemný i při malém datovém toku.
Další víkend přidávám vertikální anténu XmuX na FM, kterou jsem měl cca půl roku zkušebně pro ball na jednom vysílači.
Fungovala tam nejlépe ze všech, ale pro nezájem “vysílací“ strany, jsem ji stáhl. Chvilku jsem ji měl v Jihlavě na
rotátoru, ale po zjištění, že v kmitočty přeplněném městě chytnu jen všechny možné české kolovrátkové stanice z okolních
měst, převezl jsem ji raději na chatu.
Získávám hlavně Netro Life z Českých Budějovic a Classic Praha z Pankráce.
XmuX 7Y CCIIR
/ Jihlava - Hruškové Dvory / vertikální příjem vysílače Špulka, v horizontální polarizaci příjem z vysílače Kahlenberg.

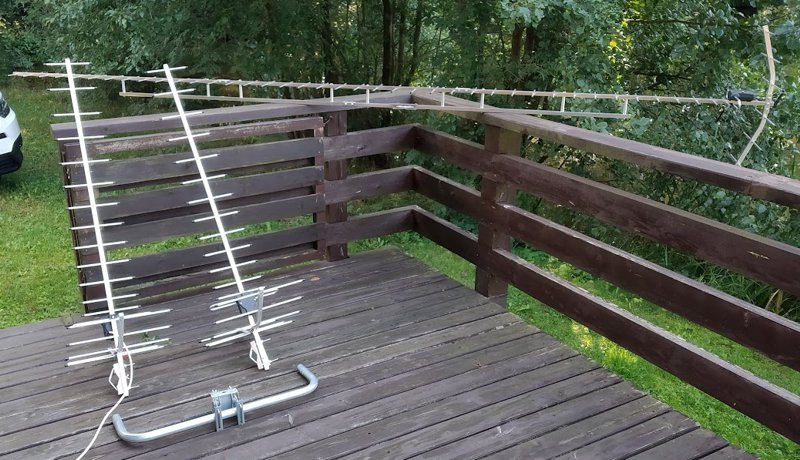

Další víkend na chatě zkouším dvojici UHF antén XmuX 20Y 2148. Signál na měřáku se oproti signálu z jedné antény zvedá.
Dosahuji na stabilní příjem z vysílače Skalky, ale nejsem spokojený se spodkem pásma, kde mi Kleť chodí mizerně. Tam
fungovala delší XmuX 2635 trochu lépe, ale zase neměla příjem ze Skalek na K40 :)
V tomto stavu funguji asi dva měsíce a zjišťuji možnosti tohoto systému. Není to špatné. Na FM opravdu mohu lovit pořád.
Nezarušené pásmo, nikde žádný vykrývač, co více si přát.

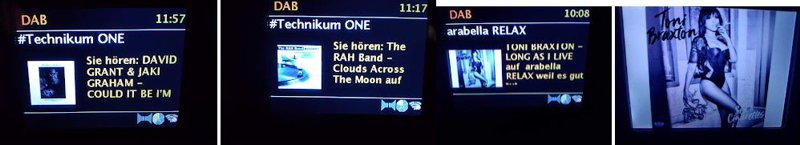

I s DABem z Lince jsem dlouhodobě spokojený, zrovna tento den mi jde i Jauerling.
Sem tam překvapí i DAB:
Mezitím se vypravuji na návštěvu k výrobci antén XmuX, kde zjišťuju, že má nově vyroben prototyp 3,5 metrové UHF antény
XmuX 47Y 2148 a bylo by ji třeba nějak vyzkoušet…
Kde jinde než u mě na chatě, kde to stále nějak extra nehraje - tak ji hned odvážím na chatu a jde se zkoušet …
Krátký okamžik , kdy jsou všechny tři UHF antény u sebe … UHF XmuX 47Y 2148

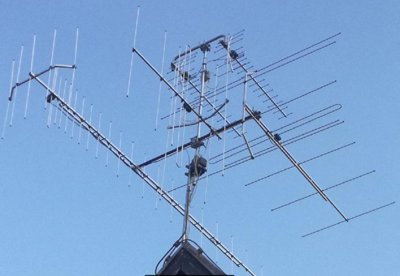

Mezi těmito snímky uběhlo opět několik hodin práce, UHF antény mám až na špici, takže všechno sundat a pak zase nandat :)
Ke všemu jsem tady sám, bylo to narychlo, zvědavost byl veliká, ale mám už své pracovní postupy a jedinou morální podporu
mi sem tam na dálku poskytuje místní farmář … :)

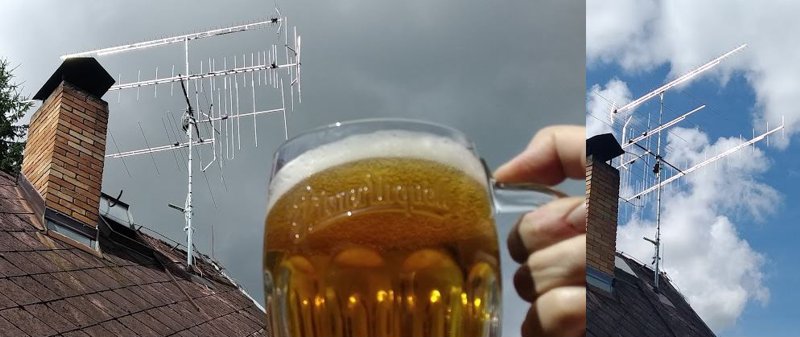

Je to tam, na zdraví …
Signál z UHF XmuX 47Y 2148 antény se viditelně zvedá. Zvedly se vlastně všechny kanály. Tato anténa kombinuje výhody
dvoumetrových laděných. Jde mi jak Kleť, tak Skalky.
Závěrem - akutální stav :
DAB - na stabilní příjem dalších multiplexů jsem nedosáhnul. Ani nově spuštěný vysílač Oberfraeunwald mi nejde stabilně,
musí být alespoň trochu lepší příjem.
UHF - zde jsem celkem spokojený, aktuální výška antény v kombinaci s výkonnou anténou XmuX vytáhne oba slabé vysílače
multiplexu 24, tedy Kleť i Skalky. Celoplošné multiplexy ČRa si mohu vybírat z Javořice, nebo Votic, vysílač Krásné
mám vhledem k nižšímu výkonu převážně bez 34 kanálu, Kleť zatím nestabilně, Ještěd K31.
FM – zde jsem naprosto spokojen, výstavbou stožáru jsem se vrátil do svých mladých let, kdy se dalo naladit kde co a
podobná sestava stanic běhala i v Jihlavě.
V této západní poloze nechávám antény když odjíždím, jsou proti směru nejčastějších větrů… Navíc je to směr Mnichov.
Takže když mi z něj po příjezdu na chatu naskočí signál „ na přivítanou „ , hned vím , že je dobrý příjem .
Někomu může připadat , že na /zatím/ finálním stavu jsou antény moc blízko u sebe a mohou se rušit – moje odpověď je - neruší,
Během nekonečných ročních testů a pokusů byla mnohdy na stožáru pouze jedna a stejnými výsledky.
Největší přínos nesčetných laborací po dokončení instalace bylo obrovské zlepšení FM / do doby před instalací stožáru /
jsem měl pouze jednu anténu na půdě směrem do Rakouska. Soudím, že kromě výšky jednotlivých antén už systém nejde moc vylepšit.
Zkusil jsem i předzesilovače ULNA. Ale kromě provedení, které jistě déle vydrží, byl výsledek stejný jako na Teroz.

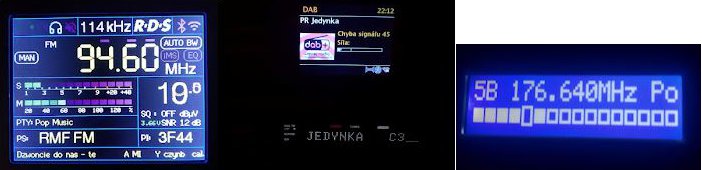

Chata se po instalaci stožáru stala přehlídkou polských vysílačů - své drahé k tomu říkám
„ chtěli jsme digitální Bavoráky , získali jsme analogové Poláky „ /
Výrazně jsem si polepšil i v UHF pásmu, přestože pomyslného vrcholu, tedy příjmu nějakého zahraničního televizního
multiplexu, jsem nedosáhl.

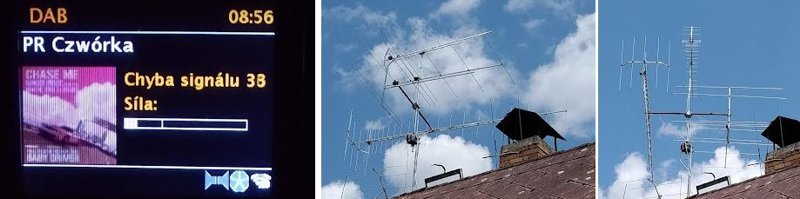

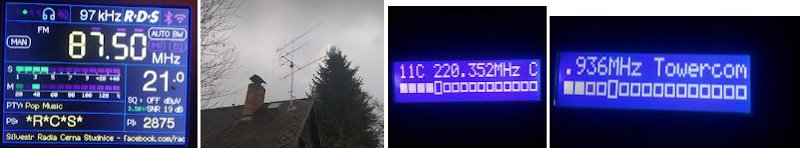

K celkem často fungujícím DAB multiplexům přibyl 4.12. Oberfrauenwald s kanály 7D a 11D , zatím ….
A je tu další Silvestr. Jsme u konce nejen roku 2023, ale i tohoto článku. Poslední den roku 2023 je dobrý DX.
Mimo jiné se objevuje se Ciy Mux Wien na 11C, slovenský TowerCom na 12A, a polský DAB na 5B se po dlouhé době prosadí
oproti Kozmicím
Překvapuje i FM ….
Na závěr vize pro budoucnost –
DAB anténu 25Y sundat z rotátoru, která ho teď zbytečně přetěžuje a dát ji níže na statickou část stožáru. Namísto ní dát
na rotátor kratší DAB anténu XmuX 18Y. Vysunout stožár alespoň o metr, aby se zvedlo pásmo UHF a byl stabilní příjem
vysílače Kleť, /zatím tomu tak není - jsou dny kdy signál na kanálu 30 vypadává/
Po případném zvýšení stožáru bude třeba zrealizovat nějaké kotvení stožáru při větrech. Ze začátku jsem uvažoval i o koupi
výsuvného vojenského stožáru, ale nakonec jsem zůstal u klasiky.
Tak to je prozatím vše . Tak zase někdy příště ………….
/ Lubomír Čumpl /
