Výkonná DAB anténa X Mux 25Y

Představíme a otestujeme čtyřmetrovou výkonnou anténu pro pásmo VHF.

/ zpravodajský článek /

Lubomír Čumpl, JIDXC Jihlava

Výkonná DAB anténa X Mux 25Y

- představíme a otestujeme čtyřmetrovou výkonnou anténu pro pásmo VHF.
- první část (Jihlava)

/V druhé zajímavější části si anténu vyzkoušíme na chatě u Pacova. Tomu bude předcházet instalace stožáru,
kterému jsem se tak nějak roky bránil, ale u DABu to bez něj na chatě nebude nikdy ono/



K těmto anténám jsem se dostal tak trochu náhodou, neboť jsem je viděl na vlastní oči u výrobce,
jemuž tam zůstaly dva kousky od zájemce, který si je nakonec neodebral.

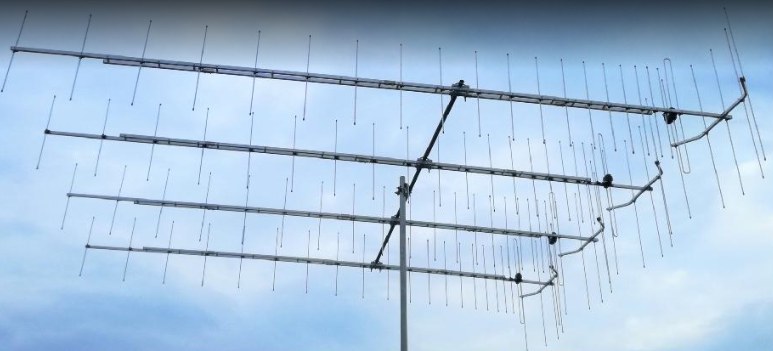

Když jsem z nich u něj viděl sestavené čtyřče, věděl jsem hned, že si dva volné kousky musím vzít.
Obdobnou anténu totiž prakticky nikdo nenabízí.

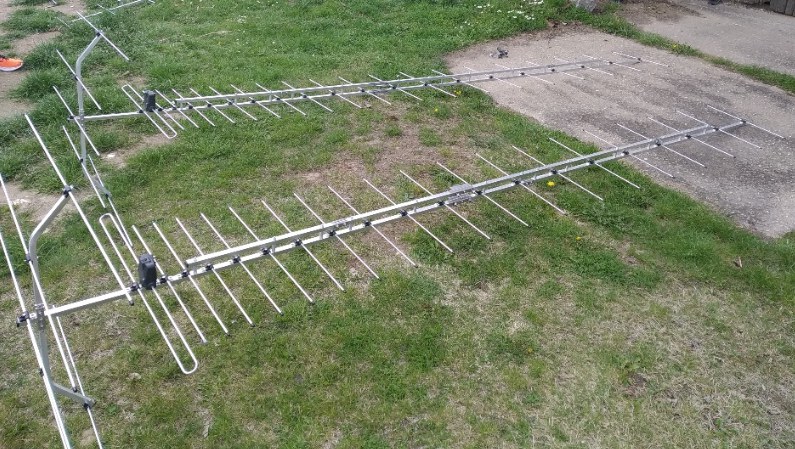

/Přibalil jsem ještě jednu 3,5 metrovou a jel domů/





Anténa v této délce už má tendenci zejména při vertikální orientaci k ohybání a tak výrobce musel použít
zesílené profily. Výroba zabere nějakých deset hodin práce a ceny materiálů dnes lámou rekordy, takže cena
jedné antény je podobná jako komponentové DAB přijímače HAMA DIT 5xxx.

Nabízí se řečnická otázka – je to hodně nebo málo?
Všichni asi znají ten pocit, když chybí trochu signálu aby to hrálo. V tu chvíli by za to dal člověk nevím co…

Z větších antén provozuji pouze řekněme základní Xmuxáckou DAB 18Y, délka 2,4 metru, která je v podobné třídě
jako dělal Kovoplast, nebo dnes nabízí Vaten, či Emme Esse.
Na chatě u Pacova funguje obstojně, ale u některých multiplexů jedna kostičky, či bobek signálu chybí, dvojče
tam dělat nechci, nezbývá než to nahradit délkou antény.
Naopak v Jihlavě má relativně nízká poloha přeje spíše FMku, než DABu, přeci jen jsem nízko, ale naštěstí na
jižním svahu a tak jsem odstíněn od většiny českých „rušiček“.

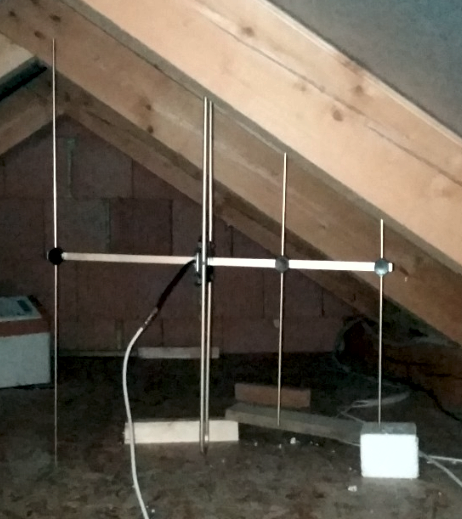

V Jihlavě DAB spíše monitoruji, než aktivně vyhledávám. Za tímto účelem mám na půdě vyměřené místo s malou
anténkou Schwaiger ANT4E s předzesilovačem ještě z dob analogu od firmy Anténa, Brno.

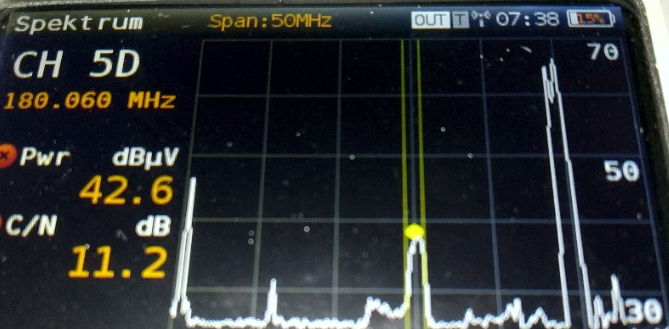

Měřák ukazuje stav, kdy na 5D „teploměr“ rádijka ukazuje sedm dílků. Přesto budu v měření vykazovat signál z
rádijka, protože to si myslím, že je přínosnější pro více lidí.




Zde se vyskytuje Jauerling 5D, v úrovních od dvou do sedmi kostiček signálu. Přesnější popis je ovšem takový,
že v devadesáti procentech případů jsem pod potřebnou úrovní a příjem není možný, přesto je stabilně zachytitelný
i při nejhorším příjmu.
Ze slabších signálů se ještě pravidelně detekuje RTI na 7A, pravděpodobně z Javorníku a celkem stabilně i Linec 6D
a City MUX Wien na 11C.
Za mimořádného příjmu tyto všechny multiplexy fungují a přidává se k nim ještě 5C a 9A z Německa.

Pokud fouká, nebo prší, nebo je vedro, nehraje skoro nic :)

Díky dlouhodobému monitoringu tedy vím co jak funguje a bude se krásně odvozovat a porovnávat signál a přínos
oproti „etalonové“ anténě na půdě. Už jsem takto zkoušel Xmux „osmnáctku“ , ale výsledek mě nepřesvědčil o
smyslnosti takové instalace v místě mého bydliště, co mě naopak přesvědčilo bylo velmi větrné počasí, které bylo snad
celý leden a únor...

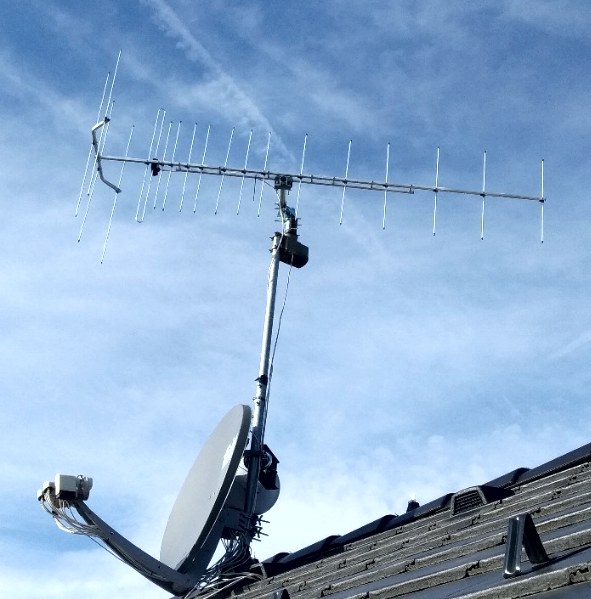

Xmux DAB 18Y, délka 2,4 metru, leden-únor 2022.
Shrnutí – kromě RTI na 7A jsem u žádného vysílače nedosáhl na požadovaný signál .
6D Linec maximálně 3-4 dílky, 7C Špulka jeden dílek, 5D Jauerling dva dílky, 11C City mux Wien taktéž pod hranicí příjmu.
Tyto výsledky a neustálé vichřice testy Xmux Basic antény ukončily, udělá „ parádu“ někde jinde.

------------------------------------------------------------------------------------------------------------------------

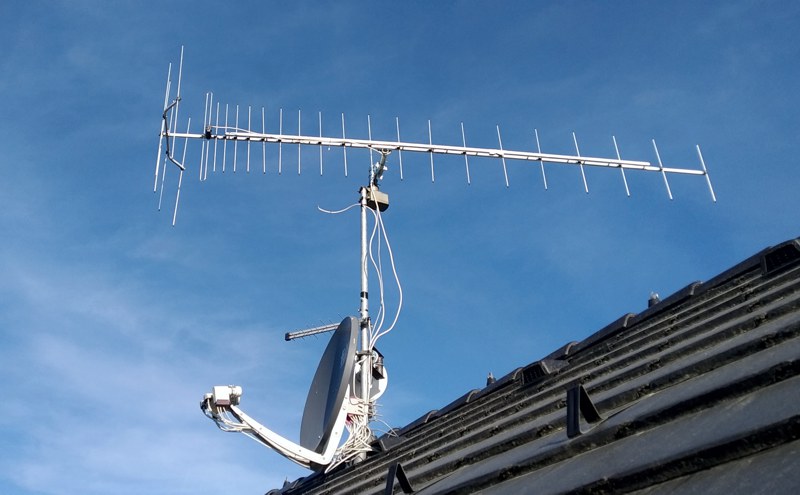

Anténu 25Y jsem složil a vynesl na stožár, jehož vrcholová část s rotátorem je cca dva metry nad hřebenem střechy.
Propojíme s předzesilovačem Teroz a jdeme na to…
19.5.2022 - klasický letní příjem, kdy to hraje tak do jedenácti hodin, podmínky mírně zlepšené, ale rozhodně ne výborné
či mimořádné. Anténka na půdě detekuje stabilní Jauerling a stabilně a celkem silně se budí Linec 6D i RTI 7A.
7h ráno - Začneme na severu, vše budu několikrát opakovat a zaznamenám průměrné hodnoty, neboť zejména signál pod hranicí
příjmu má tendenci kolísat, takže je třeba vyhodnotit několik měření.

U kanálu 5D jsem příjemně překvapený: načítá se Teleko z Krkonoš, a po otočení na jih Jauerling. Odvozuji, že za to může
dobrý předozadní poměr antény, čtyři prvky v reflektoru, a relativně nízká úroveň signálů obou vysílačů.

/ Na chatě u Pacova dominuje Teleko, přestože se tam Jauerling na pár místech načítá, tak je Teleko konkrétně u mě na chatě
dominantní a nepředpokládám, že by ho nějaká anténa odstínila. Ale … uvidíme ….  /

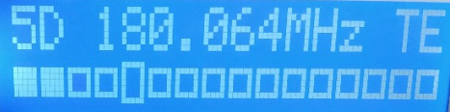

5D Teleko




Půda : tam mám Jauerling  …a jsem za to rád.

Otáčím na směr Benešov. Tady jsem dosahoval s kratší anténou jedné čárky, a to ještě problikávala. U čtyřmetrovky se budí
stabilně a naskakuje i druhá čárka.
Pokud bych chtěl alespoň radio Color a Hey, tak by asi pomohlo vysunout více stožár a přidat druhou anténu do dvojčete.
Ovšem ostatní stanice multiplexu včetně Schwarzwald by díky zabezpečení stejně nešly, ty potřebují pět - šest kostiček.

Tento vysílač už v Jihlavě prostě nic extra nechodí. I na dobrých kótách je to slabota / viz můj předchozí článek /
Nedávno jsem ho zkoušel použít jako modulaci pro vysílač Vrchlického, ale ani na této kótě to prostě nehrálo lépe než u mě
„ dole „

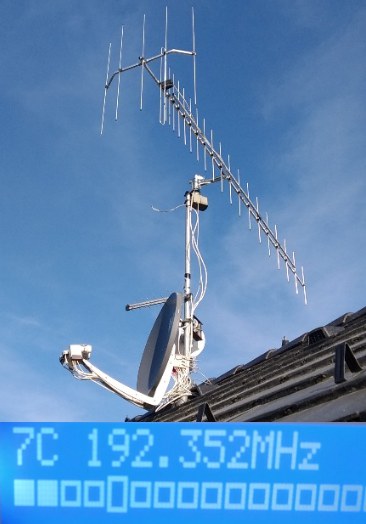

7C Špulka



Půda: pochopitelně 0

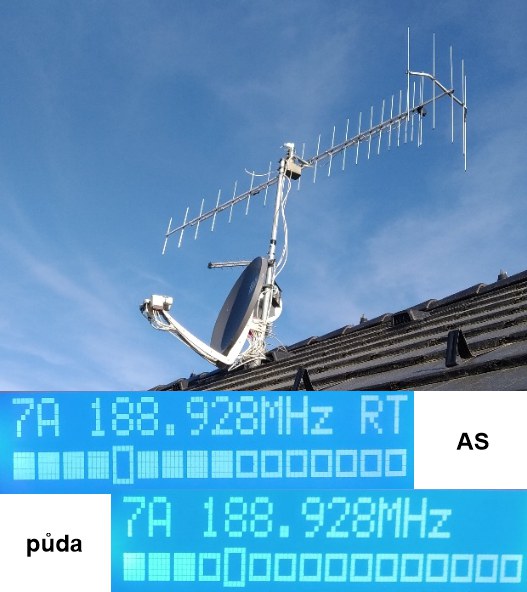

7A Javorník
RTI 7A – tento azimut mám „otevřeno„, tak není celkem divu, že to hraje.

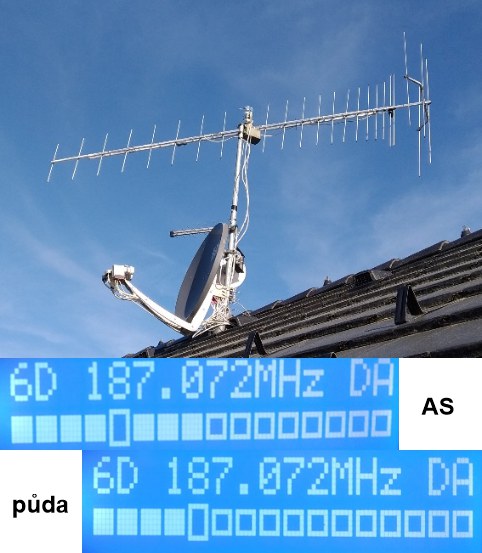

6D Linec (Lichtenberg)
I sem mám otevřeno, ale tento vysílač má tendenci chodit výborně, ale i úplně mizerně.
Z FM-spektra mi z něj stabilně hraje jen LIFE rádio 100,5, zbytek všech jeho frekvencí
je slabší a má tendenci „ utíkat“

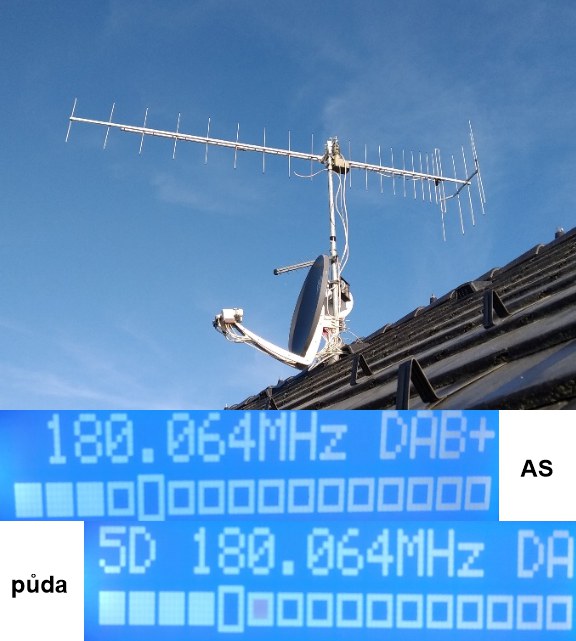

5D St.Pölten (Jauerling)
Na 5D je situace stále stejná. Půdní anténka je lepší. Začínám si myslet, zda situaci nezhoršuje i možná kolize
s Kahlenbergem z Vídně, přestože v dobách kdy ještě neběžel Jauerling jsem ho v Jihlavě téměř nikdy nezachytil.
Kdo ví, je to prostě duchařina.



Půda: Zde stále vítězí půdní anténka, stožár asi stojí v nějakém stínu, nebo jde o nějakou kolizi s Vídní ….

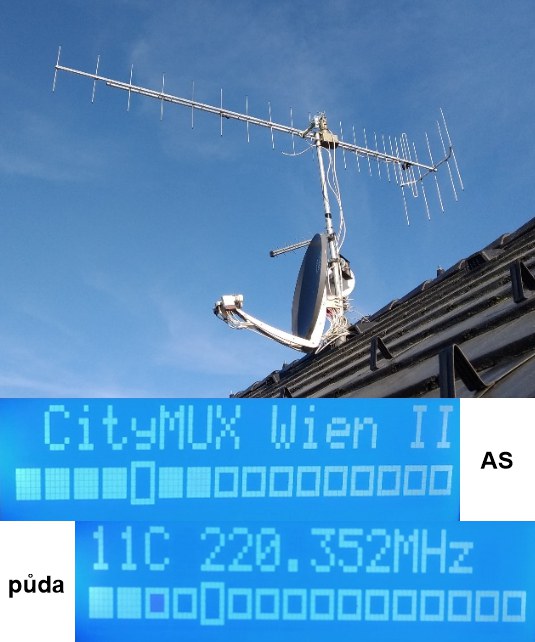

11C Vídeň DC Tower 1
Vídeň – City MUX II 11C - zde je signál oproti půdě výrazně silnější. Ano je „lepší“ den, ale i tak je to o dost.
(Zajímavé že 5D se mi v tomto „vídeňském„ směru nezlepší. Ale četl jsem i jinde, že tento městský vysílač chodí
prostě lépe, než velký Kahlenberg).




Závěr:

No a to je vše. Do práce jsem přišel na desátou, ale stálo to za to. Výsledky jsou průkazné. Čtyřmetrovka dává
nejméně o jeden dílek, čárku .. , lepší signál v celém pásmu.
/Během ranního testu mě náhodně problikávalo Polsko 2B a Německo 9A/

Nyní je nutné dodat, co se dělo po 16hodině po příchodu z práce domů.
/ teplý letní den 25 stupňů, skoro jasno, mírný vítr/

7C Špulka stále jeden – až dva dílky , tady se jedná o stabilní signál
7A Javorník – pokles na čtyři čárky / půda bliká jedna čárka /
6D Lichtenberg – pokles na jednu až tři čárky / půda bliká jedna čárka /
5D Jauerling – pokles na jednu až dvě čárky / půda o jednu až dvě čárky více /
11C DC Tower Vídeň – pokles na jednu až tři čárky / půda sem tam problikne jedna /

Pokračování příště buď u mě v Jihlavě s dvojicí obou antén, nebo u kamaráda na okraji městské části Bedřichov,
anebo až u mě na chatě u Pacova.

                                                                                           / Lubomír Čumpl /
