Jak na příjem DABu, aneb chystáme své přijímací sestavy na příjem vysílače Jauerling

/ zpravodajský článek /

Lubomír Čumpl, JIDXC Jihlava

Jak jsme slíbili už na začátku léta při prvním měření nově spuštěného DABu z Rakouska, přinášíme před
prosincovým spuštěním Jauerlingu pokračování. Od spuštění DABu z Lince a Vídně se po chvilkách zabývám,
jak zpřístupnit VHF pásmo pod hranicí běžného dosahu nesoucí DAB signál. Přestože je na internetu
pár článků, připadá mi, že to hlavní - a to sice použité předzesilovače a zesilovače v nich zcela chybí.
Zda je to záměr autorů nevíme, každopádně my v JIDXC přinášíme konkrétní fakta a uvedené bude pouze
výsledek našeho bádání a měření. Tedy žádné CTRL C - COPY a obecné informace, fotky dlouhých antén a
spoustou technických údajů.
Tato akce DAB mě stála cca 4000,-, Čas nezmiňuji, potřebné komponenty jsem si zakoupil, takže nejsem
zavázán žádnému zadavateli, nebo sponzorovi. Jak říkával jeden učitel na průmyslovce : "Co vyjde, to dáme"

Hned na začátku se sluší dodat, že dnes v době internetu, kde jsou k nalezení všechna rádia, je laborace
s pozemním příjmem pod hranicí běžného dosahu opravdu jen koníček a nostalgie, nikoliv nutnost překonat
anténou železnou oponu, nebo chybějící hudební žánry.

Za další je třeba zmínit celkovou zarušenost pásma, kdy stačí doma zapnout LED světlo a díky dnešní běžně
přítomné nekvalitě máte hned po šanci něco naladit.
Pokud je místo vaší lokality prosté rušení, což jednoduše zjistíte, že jste schopni naladit i slabší a
vzdálenější FM stanice bez parazitního rušení, čtěte dále ...

Co tedy potřebujeme - anténu, předzesilovač, zesilovač, kabel, koncovky a nějaký DAB tuner.

Zejména poslední jmenované mě celkem trápí, neboť nabídka přístrojů je velmi slabá. Zejména pro člověka,
který používá špičkové komponentové VKV tunery Sony z devadesátých let. Jelikož tedy nemám i při nejlepší
vůli co koupit, vlastním dva přenosné přístroje HAMA a PURE One - Flow, oba doplněné o externí anténí vstup.
Pro příjem slabších signálů jsou oba vhodné s rozdílem, že mladší HAMA má to nejdůležitější - manuální ladění.

Za prvé je třeba zmínit, že DAB multiplexy šířené v pásmu VHF jsou přijímatelné, pokud hranice úrovně
překročí alespoň 36dBi raději však 38dBi. I tato úroveň se liší u jednotlivých multiplexů, dle použité úrovně
zabezpečení. Například celoněmecký multiplex vysílaný na kanálech 5C potřebuje k rozklíčování hodnotu cca
43dBi.

Aby byla šance něco anténou a zesilovačem zachytit, je nutné si v místě instalace vyzkoušet přítomnost signálu.
K tomu potřebujeme buď měřící přístroj, nebo přenosné rádio disponující manuálním laděním - v našem případě
HAMA DR10. / My máme oboje /. Pokud nám třeba výše uvedená HAMA detekuje na požadovaném kanálu alespoň jeden
dílek signálu, tak je šance s anténou a zesilovači dosáhnout na příjem.

Avšak představa, že si zapojíme venkovní VHF anténu do patřičného vstupu domovního zesilovače a naskočí signál
vzdálených vysílačů je lichá. Na rozdíl od VKV, kdy naskočí (např. v Jihlavě) rakouské stanice, a dle konstrukce
a velkosti antény dosahujeme horšího, či lepšího signálu, tak u VHF DABu se nestane nic. Tedy pokud nepočítám,
že se zvedne úroveň místního signálu Českého rozhlasu, nebo Teleka vysílaných z nedalekého Strážníku.
I z tohoto důvodu hodně zmiňuji spíše amatérské měření s přenosným rádiem, neboť mě přítomnost nějakého signálu
ukáže bez zesilovače lépe, než můj starší Promax.

Takže jak dále?

První co mě napadá je domovní zesilovač. Vadí mi, že mají spojené VHF s VKV pásmem, tedy pouze jeden vstup.
Přitom rozdíl ve velikosti dipólů obou pásem je značný - VHF 75cm - VKV 150cm. Jedná se o celkem pochopitelný
krok výrobců, kdo má dnes potřebu přijímat vzdálené FM stanice samostatnou anténou. Navíc jeden ušetřený vstup
byl přidán jako druhý UHF vstup, což určitě dnes využiji více. Další věc - nemají možnost napájení VHF
předzesilovače. Laboracemi docházím k zjištění, že dnes prodávané domovní zesilovače nejsou moc vhodné na
DX příjem, v jejich výstupech se objevuje spousta šumu. Šum je vidět jak na měřáku, tak je bohužel i slyšet u
analogového rozhlasu. (Ani bych nechtěl vidět, jak by si dnes prodávaná technika poradila, kdyby se přeplo zpět
na analogovou distribuci televizního signálu)

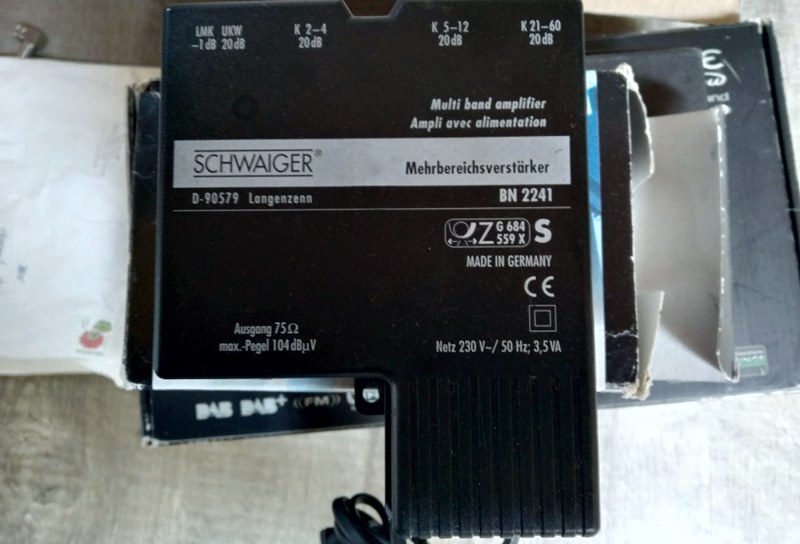

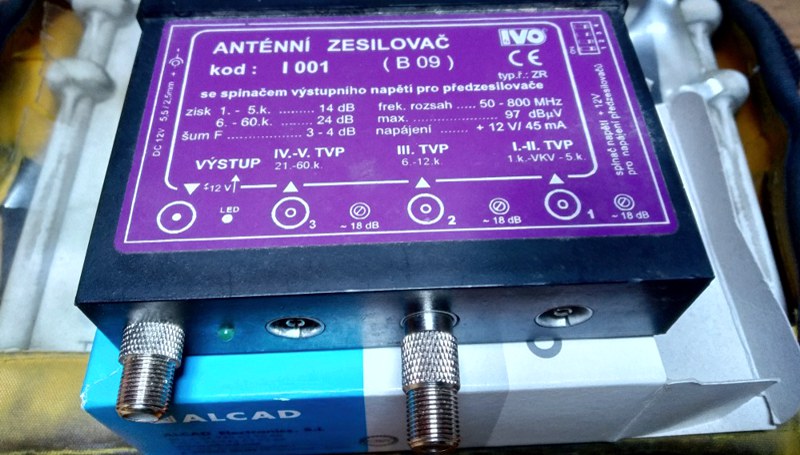

Sahám tedy do starých zásob a vytahuji starší osvědčený německý Schwaiger, a z české produkce IVO, protože vím,
že v dobách analogového TV signálu poskytovaly nerušený signál. První zásadní výhoda těchto "retro" zesilovačů
jsou samostatné pásmové vstupy, nespojují tedy VHF a VKV pásmo, jak je dnes standardem.
Další výhodou je absence nadměrného šumu, VKV rádia se po jejich zapojení zbavují nadměrného šumu ve stereo módu.





Máme tedy první článek řetězce. Teď potřebujeme ještě VHF anténu a předzesilovač.

S anténou není problém, na střechách se jich z dob analogového TV vysílání bez užitku povaluje stále dost.
Sám jsem zachránil pár pěkných kousků před vyhozením.

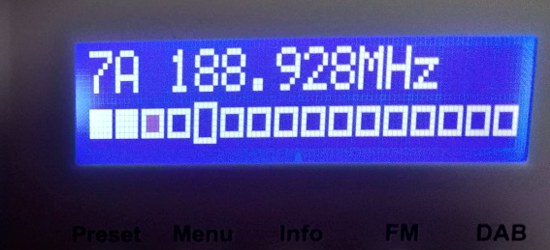

/Na půdě chaty u Pacova, kde mám roky VKV anténu, si vyhledávám místo s nejlepším příjmem DABu. Kanál 6D z Lince

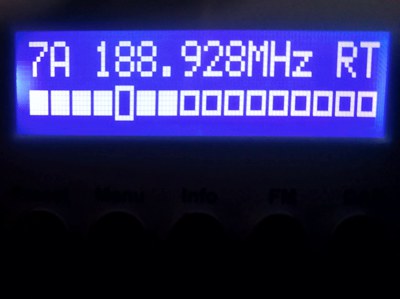

mám dva-až tři dílky, kanál 5D z Černé hory cca 4 dílky, tedy na hranici příjmu. Kanál 7A RTI má tři, respektive
čtyři dílky signálu. Problikává jeden dílek kanálů 5C, 9A a 11D z Německa. Do tohoto místa umisťuji pro snadnější
manipulaci pouze samostatný vertikálně orientovaný VHV dipol./

Jak jsem již popsal výše, toto však nestačí. Dosahuji pouze toho, že signál svádím cca pětimetrovým svodem z půdy
do podkroví k HIFI sestavě. Nutno podotknout, že signál pouze skrze domovní zesilovač nedosahoval takové úrovně,
jakou mám na pouhý prut antény v místě umístění dipolu.

Přichází to nejzásadnější, předzesilovač.

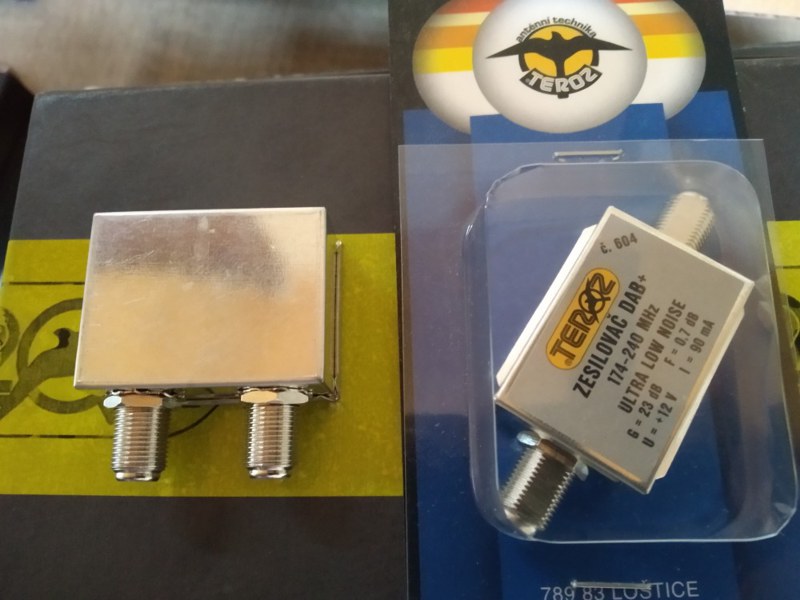

Od známého jsem dostal doporučení na zakázovou výrobu. Další známý mi doporučil nízkošumovou produkci od Terozu.

Kupuji nakonec od obou. Deklarovaný zisk nějakých 24dB. Mezi dipól a dva metry kabelu umisťuji předzesilovač,
napajecí výhybku a zapojuji do VHF vstupu zesilovače. Oba tyto předzesilovače mají skoro totožné výsledky.
Něco z toho leze, ale čekal jsem více. Ve výsledku mám dole na svodu maximálně stejný, ale spíše horší signál,
než na půdě. Zkouším domovní zesilovač obejít a používat jen samotný předzesilovač, ale bez výsledku.
Jasně, nepoužívám anténu na stožáru, ale i tak jsem stále nespokojený, už skoro přemýšlím, že si to nechám
zaměřit a udělat od někoho jiného.

- Neboť co si myslet o stavu , kdy VHF dipol s předzesilovačem nedosahují lepších výsledků, než prutová anténa
  přenosné HAMY DR10 umístěná ve stejném místě.

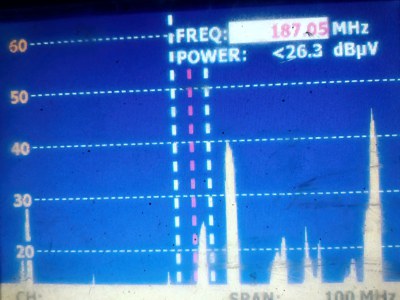

                                výsledek Teroz + zakázková výroba
¨

Přestože vím, že samotný dipol vlastně není více než prut, tak přeci není možné, že zesilovač alespoň
trochu nezvedne signál. Z celkové bezradnosti a rozladěnosti opět procházím staré zásoby v montážních

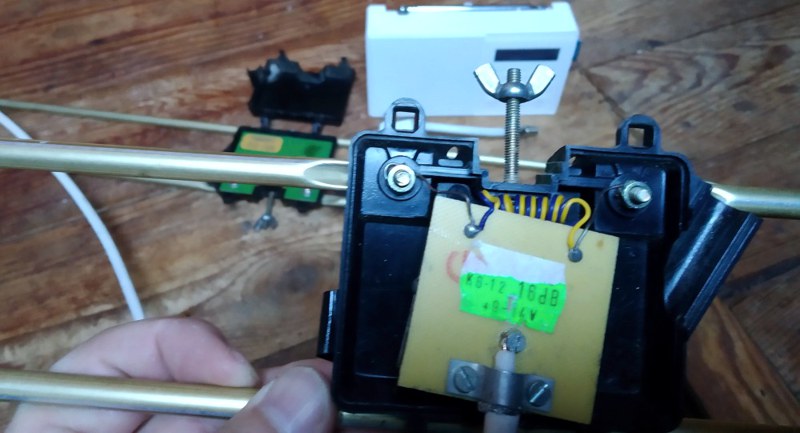

kufrech a nacházím 16dB VHF předzesilovač od pana Malého z Brna, které jsem občas u zákazníků používal
na zesílení analogové Novy. Mohu ho tedy mít patnáct-dvacet let. Jelikož má deklarovaný malý odběr,
postačí na zesilovači IVO pouze zapnout napájení pásma VHF. Ooooo, jak jednoduché. Po zapojení se objevuje
viditelně silnější signál, než z obou předzesilovačů, a je konečně silnější, než z pasivní prutové antény
rádia HAMA umístěné na stejném místě.



Ano, signál má oproti dvěma výše uvedeným předzesilovačům více šumu, ale není to nic zásadního a na funkci to
nemá vliv. Jsem konečně spokojený - nejstarší je nejlepší.

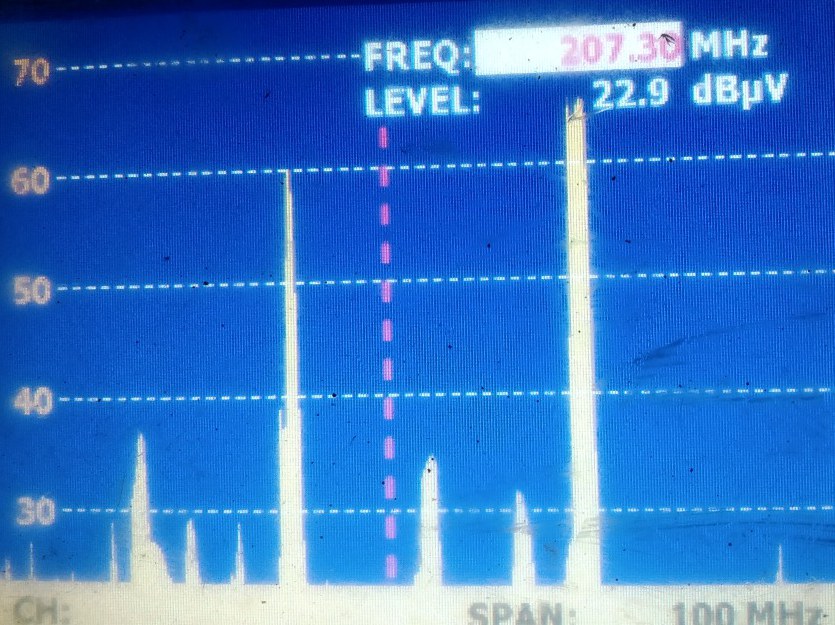

                                  výsledek Malý + Ivo

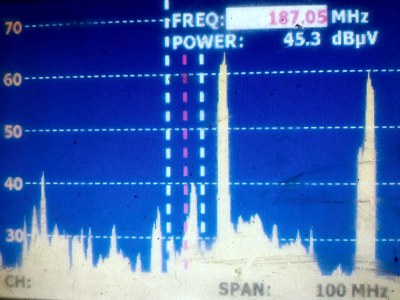

Na fotkách spektra všech zesilovačů je zachycen příjem z dopoledne, kdy byly muxy silnější. Ale mě zajímá reálný
signál. Ne zlepšený a už vůbec ne mimořádný, způsobený inverzí.

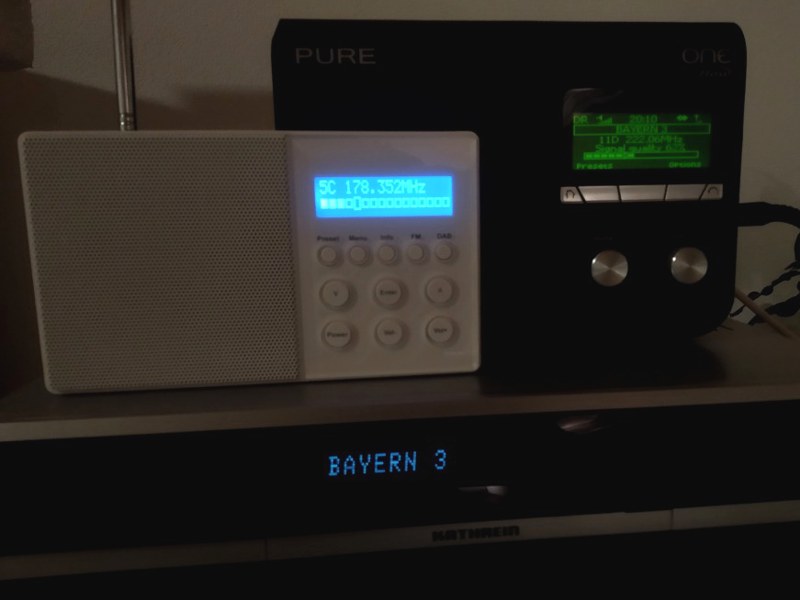

                                  inverze


Za slabší muxy uvádím jejich  "příjmový denní standard", který pozoruji zhruba měsíc.

- s bohatou rezervou Teleko na 5D 45dBi, na hranici stabilního příjmu 38dBi je 6D z Lince, s rezervou 7A RTI
z Kluku 41dBi. Pod hranicí příjmu, cca 30dBi se objevují muxy 5C, 9A a 11D z Německa - ty jsou však závislé na
příjmových podmínkách a tak nezapadají do mého zadání - stabilního příjmu, tedy " Zapnu = hraje to."

Jednoduše řečeno, to co se mi dařilo naladit na prutovku je tímto řetězcem zesíleno o nějaké dva - tři dílky
s-metru HAMA DR 10.

Své drahé jsem svůj vítězný zápas o DAB okomentoval hláškou z kultovního seriálu Návštěvníci (když byl nalezen
sešit Adama.) "Konečně výsledky!"

Pochopitelně mi to nedá, a hned vracím do sestavy oba výše zmíněné předzesilovače. Zkoušel jsem je na přímo,
nebo ve spojení s domovním zesilovačem, měnil jsem i napaječe, ale vše se vrací do starých kolejí. Tedy bez
znatelného zvýšení hladiny signálu. Teď už je jisté, že se sestavou MALÝ-IVO půjde u mě na chatě dosáhnout
stabilního příjmu DABu.
Pochopitelně, že dipol bude vložen zpět do antény. A budu muset sehnat ještě jeden kousek tohoto předzesilovače
a rovněž i zesilovače IVO. Ten se sice ještě vyrábí, ale jen se spojenou VHF/FM částí, což mi nevyhovuje.

Ze spuštění Jauerlingu na 5D budeme těžit zejména v Jihlavě, kde je vídeňský Kahlenberg slabší. Nejen na
Pacovsku však vznikne na kanálu 5D velká kolize s Telekem z Černé Hory, přestože minimálně na FM tam jasně
vítězí Kronehit 105.3 z Rakouska. U DABu s ohledem na sílu signálu z Krkonoš očekávám problémy, a už se tak
trochu chystám na alternativní příjem 6D z Lince.

                                                                                           / Lubomír Čumpl /
