Uzávěrka / Updated: 26.6.2012 (26 JUL 2012)

Našli jsme vysílač multiplexu 4 pro Vysočinu. Jeho signál (NE)dorazil do Jihlavy!

/ zpravodajský článek /

Lubomír Čumpl, JIDXC Jihlava

Jelikož provozovatel tohoto multiplexu úmyslně neuvádí přesné lokality, ani výkon vysílačů,
pokusili jsme se toto firemní tajemství trochu poodhalit sami. Naše pátrání po vysílači
čtvrtého multiplexu bylo úspěšné! Byla to čtvrtá kóta na Větrném Jeníkově.



V nejbližších dnech očekáváme zkušební testy čtvrtého digitálního multiplexu. Na celé věci je
zajímavé zejména fakt, že se vlastně ještě vůbec neví, jaké programy by měl vysílat. Rovněž to,
že MUX 4 NEBUDE šířen ze základní sítě televizních vysílačů, ale převážně z výše umístěných
základnových stanic vysílačů a pojítek telekomunikačních operátorů, proto jej s největší
pravděpodobností nebude možné zachytit bez drobné, či větší úpravy antén.
(dle místa příjmu buď selektivní slučování dvou antén, nebo další vložka ve velkých STA rozvodech)
Konkrétně pro Vysočinu je uváděn kanál 42 / 52 a lokalita Větrný Jeníkov, ze které už roky
vysílají i některé místní rozhlasové stanice.
Včerejší (*/19.6.) odpoledne jsem byl pracovně právě nedaleko od tud, takže jsem se ke zmíněným
vysílačům vypravil na oblídku, zda už náhodou některý z nich není doplněn o UHF anténí vysílací
systém. Na prvních třech, tedy Strážník 1,2 a Větrný Jeníkov-Novota zatím žádné nové antény

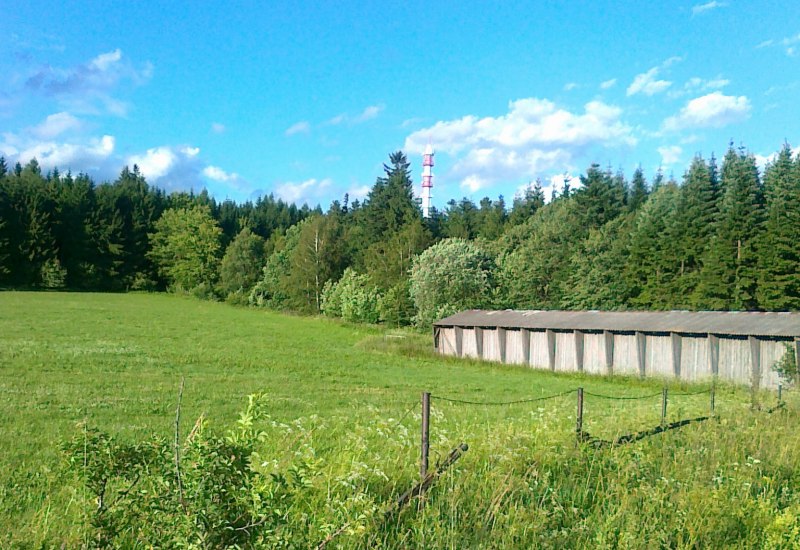

nejsou. Zbývající čtvrtý vysílač, železobetonovou stavbu u dálnice v lokalitě Skalky, asi
nejvhodnější pro šíření televizních služeb, jsem skrze blížící bouřku nemohl z blízka oblédnout,
ale přesto si myslím, že ani na něm jsem žádný UHF systém nezahlédl.

*/pokračujeme v pátrání, následuje text ze dne spuštění, 25.6.

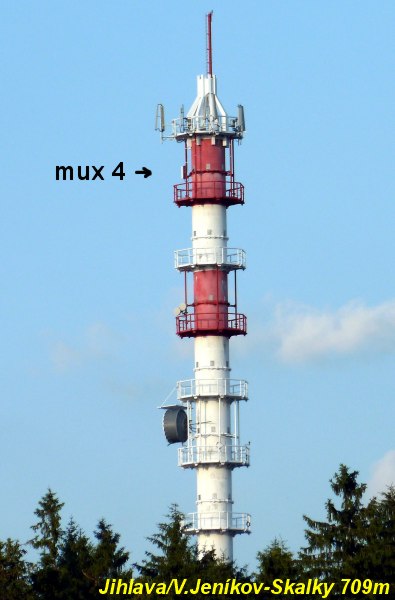

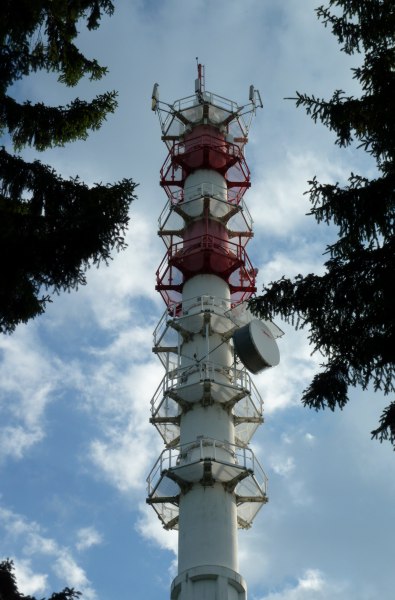

Poslední blíže neprohlédnutá vysílací věž v zalesněné lokalitě Skalky 709m, cca 300m jižně od

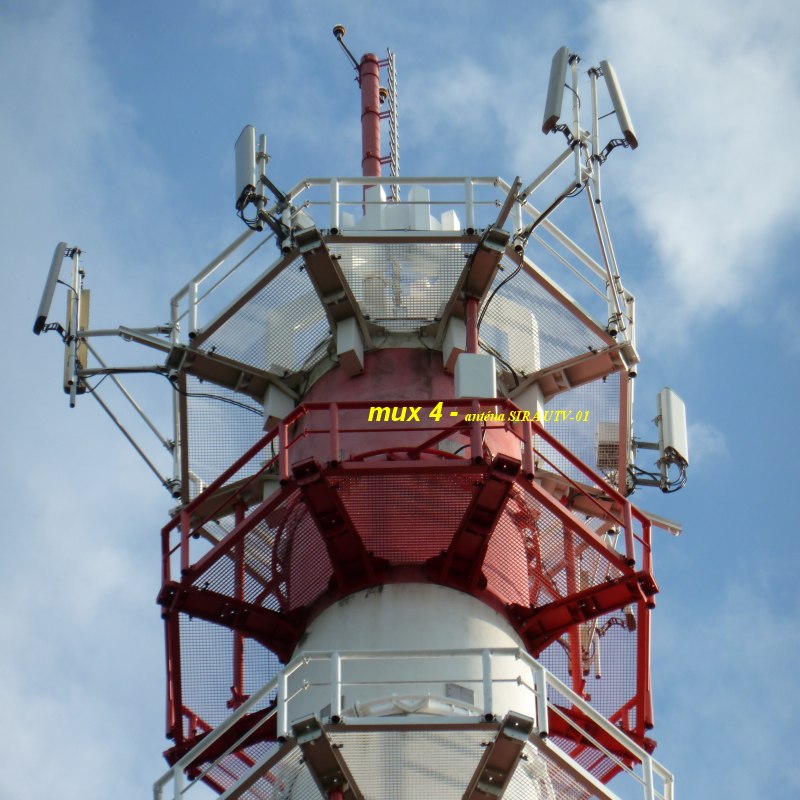

dálnice D1 v úrovni sjezdu Větrný Jeníkov, opravdu ukrývá jednu-slovy JEDNU UHF vysílací anténu,
v branži nazývanou rakvičku. Nachází se v předposledním ochozu tubusové věže a je orientovaná
přímo na sever k D1, tedy na Havlíčkův Brod, nikoliv jihovýchodním směrem na Jihlavu.



Nejdříve jsme mysleli, že vysílač bude ještě doplněn další sestavou antén, aby dokryl signálem celé
své okolí (v mezinárodní notifikaci je totiž uváděna všesměrová charakteristika o síle 20kW ERP
*/poznámka Petra Kružíka) ale nestalo se tak, takže podle našeho předpokladu signál v pondělí 25.6.,
v den oficiálního komerčního spuštění multiplexu 4, do Jihlavy vůbec nedorazil !!!

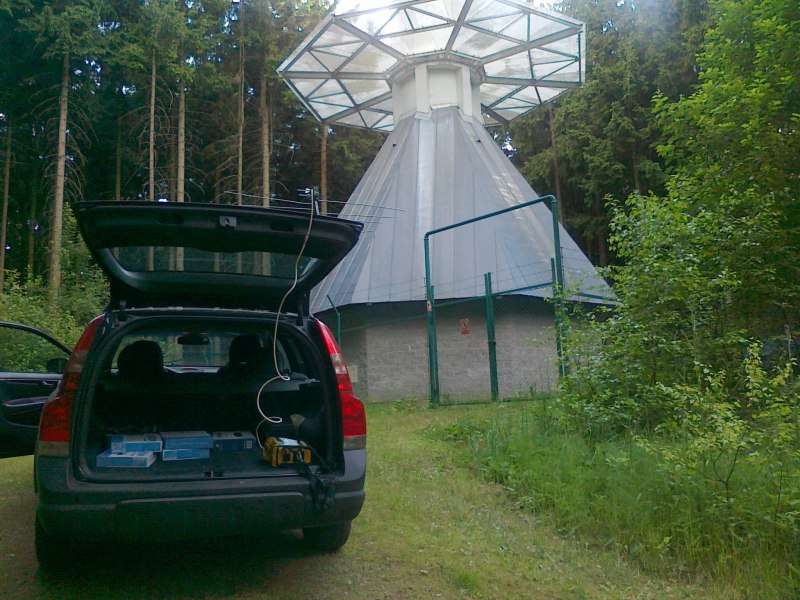

Vybaveni měřící přístrojem Promax a UHF anténou jsme si spuštění multiplexu byli nuceni ověřit
pondělí v podvečer přímo u "paty" vysílače. Zde jsme opravdu na K42 naměřili z tohoto stanoviště
šířený digitální multiplex 4. Soudě dle použité vysílací antény, může mít nynější vyzařovací diagram
tvar trychtýře o rozpětí zhruba 60 stupňů.
V Jihlavě samotné je signál z tohoto "místního" vysílače pochopitelně pod hranicí jakékoliv
měřitelnosti!!!



Důvod tohoto stavu nám asi zůstane záhadou. Jako z jiného světa pak znějí slova provozovatele
multiplexu 4, "že jej zachytí každý bez jakékoliv úpravy přijímacích antén"

Pomineme-li stávající, nepochopitelný stav, lze si po umístění čtyř všesměrových antén přímo na špici
vysílače za určitých okolností představit nazvat tuto vysílací kótu krajským vysílačem pro Vysočinu,
vždyť z tohoto návrší z nedalekých stožárů Strážník 1 a 2 už roky vysílají na FM některé místní
regionální rozuhlasové stanice a kraj skoro beze zbytku pokrývají kvalitním signálem. Nemusíme ale
dodávat, že FM rádio, není UHF televize, navíc když se z této lokality televize nikdy nevysílala.
Je více než pravděpodobné, že lidé na ni neměli a nemají nastavené ani antény, ani s ní není počítáno
třeba ve velkých sídlištních STA rozvodech.



Celá dostavba multiplexu 4 působí dojmem rychlo akce za každou cenu spustit vysílání ve stanoveném
termínu, ale i z ohlasu ostatních kolegů víme, že podobná situace není jen zde na Vysočině.
Jsme svědky instalací vysílacích antén do ne vždy výhodných pozic anténích nosičů mnohdy i částečně
stíněné ostatním anténím a mikrovlným systémem instalovaných už dříve na těchto stožárech.

Jihlava však zjevně není jediná, která byla minuta signálem z pro ní určeného vysílače?!?
Tento článek má pokračování!!! ---> z038.htm

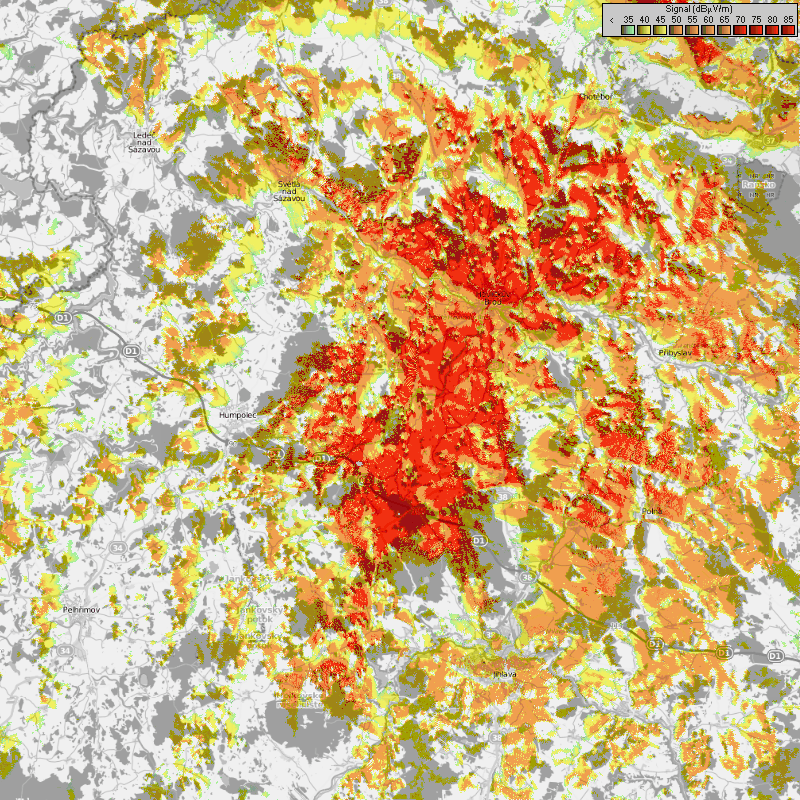

ideová mapka při zkušebním ERP výkonu 5kW, kanál 42, anténa SIRA UTV-01 s azimutem 25°


ideová mapka při plném ERP výkonu 20kW, kanál 42, všesměrová charakteristika = ITU-zkoordinovaný stav!

                                                                                 / Lubomír Čumpl /
