Uzávěrka / Updated: 18.7.2010 (18 JUL 2010)

Praktické porovnání televizních antén L 45 a CCK 91

/ zkušenosti z montáží /

Lubomír Čumpl, JIDXC Jihlava

V poslední době vidím na střechách stále častěji logaritmicko periodické antény, a to nejen
na domácích, či amatérských montážích, ale i na velkých STA anténních rozvodech.
Osobně jsem tyto antény nikdy nemontoval, nejsem totiž příznivcem "módních" antén, které
navíc ani nedisponují standartním, nebo alespoň průměrným ziskem...



Minulý týden jsem se dostal k rekonstrukci jednoho "Estéáčka" na sídlišti Dolina v Jihlavě.
Místo samotné, kde si ještě v analogové době vylámal zuby nejeden televizní technik je pro
laborace s několika druhy antén jako stvořené. Lokalita samotná není na první pohled
nikterak komplikovaná jen do té doby, než si zapnete měřící přístroj, který vám ukáže, že
na místní vysílač Javořice můžete zapomenout. To platilo jak v analogu, tak v nezměrně
případech i v digitálu.
Předešlá firma v rozporu s touto realitou nainstalovalo tyto LP antény, jak pro UHF,
tak VHF pásmo. Výsledek se dostavil, nebo spíše nedostavil. Krom analogové TV Prima,
na jejíž místní vysílač Rudný je z této lokality přímá viditelnost, byly ostatní programy
maximálně průměrné kvality. Analogová ČT2 z Krásného na K57, nebyla pro velkou hladinu
šumu a odrazů sledovatelná vůbec!

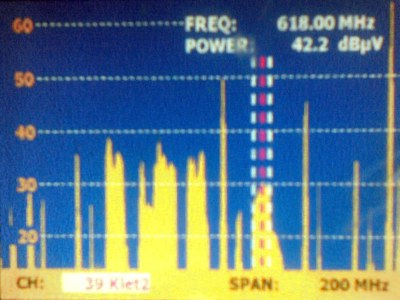

Na takovouto instalaci vyrážím standardně s dlouhou "kolorkou". Pro zajímavost jsem před
jejím zapojením provedl přesné zaměření původní antény LP45 a následné vyfocení kmitočtového
spektra.
Výsledek opravdu nebyl překvapením-analogová ČT2 se topila v šumu a byla degradována odrazy.
Digitální multiplexy rovněž z vysílače Krásné dosahovaly pouze hladiny cca 40dB. U muxu 1
bylo navíc zarušení analogovou ČT1 z "Harusáku" natolik veliké, že se multiplex nenaskenoval
vůbec. 39 kanál byl také mírně rušen místní převaděčem TV Nova.

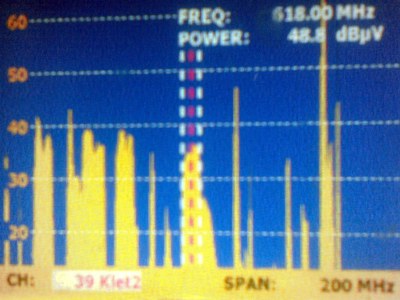

Po přepojení na "dlouhou kolorku" došlo k znatelnému zlepšení, analogová dvojka z 57 kanálu
se dosti "vyčistila", a bylo jí možno celkem v dobré kvalitě sledovat. Mux 2 na 39K zesílil
o cca 7dB a hlavně se objevil i kanál 40 s multiplexem 1 z vysílače Černá Hora, který je
přibližně stejným směrem.
Vše podstatné je vidět na obrázcích pořízených na rozpálené půdě před novým domovním
zesilovačem.



Na závěr si nemohu nedovolit malé zamyšlení směřované hlavně k profesionálním firmám. Tyto
domy stojí asi pět let, krom tohoto mají všechny nainstalované právě logááára. Nechci nikomu
sahat do svědomí. Ale důvody použití těchto antén jsou mi jakožto techniku-nadšencovi neznámé.
Jednoduchost a rychlost instalace...?! Nízká cena...?!
Jellikož digitalizace dorazila do těchto míst až nyní, měli lidé zbytečně nekvalitní
televizní příjem, zejména programu ČT2.

Jinak finální stav na tomto domě bude užití muliplexu 1 z vysílače Kojál, multiplexu 2 z
Krásného a po najetí Černé Hory bude po užití předzesilovače nastaven muliplex 3.

19-07-2010                                                             Lubomír Čumpl, JIDXC Jihlava
