Uzávěrka / Updated: 6.4.2010 (6 APR 2010)
Východočeský vysílač Krásné se připravuje na výměnu hlavní vysílací antény
pásma UHF, výkon DVB-T je zatím čtvrtinový.
/ zpravodajský článek JIDXC /
Lubomír Čumpl, JIDXC Jihlava

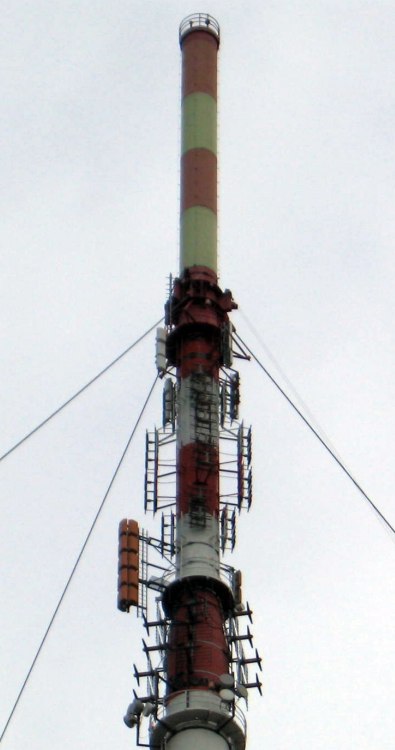

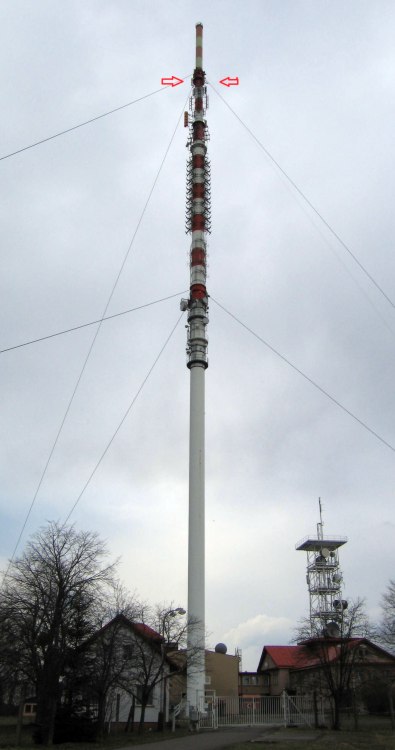

Oba veřejnoprávní programy ČT1-K22 , ČT2-K57 se nyní vysílají do náhradních antén instalovaných v týdnu
od 21.3. do 28.3. umístěných těsně pod stávajícím laminátovým tubusem, ve kterém jsou umístěny primární
antény pásma UHF. (TV Prima-K34 se dočasné náhradní řešení netýká, na stožáru Krásné ji lokalizujete
jako pravděpodobně červená "baga" pod dalším patrem antén...)
Stejně jako v případě vysílače Javořice, nemůžeme ponechat takto důležitou událost bez povšimnutí.
Především díky tomuto vysílači může poměrně značná část Vysočiny sledovat celkem kvalitní analogový signál
všech čtyř hlavních televizních stanic. Vzhledem k tomu,že analogový signál trpí na degradaci odrazy a
znemožňuje tak kvalitní příjem, je nastavena třeba konkrétně tady v Jihlavě drtivá část antén (cca 80%)
na právě tento vysílač, umístěný v srdci Železných hor.
Právě tato celkem nezvyklá anomálie působí problémy regionálním studiím, které se napojují do regionálních
oken. V Jihlavě tak vzniká paradoxní situace, kdy zejména "krajánci" ČT a Nova neví, zda jejich příspěvky
opravdu někdo uvidí (i mě se štáb ČT dotazoval na statistiku nastavení antén...) reportáže ČT Jihlava
tak uvidíte hlavně na českém okruhu-tedy na Krásném...
Otázka je, zda se toto v digitální době změní, jelikož se drtivá část rekonstrukcí STA antén začne
realizovat právě v těchto měsících, kdy bude možno z obou "místních" vysílačů naladit dva hlavní
multiplexy. /I já mám svůj diář značně zaplněn/
Nejeden technik bude stát před stejnou otázkou jako já-digitální signál sice netrpí na odrazy, ale bude
vhodnější směřovat antény na Krásné, které bude vysílat zatím neurčitý čas pouze čtvrtinovým výkonem 25kW,
nebo třeba konkrétně v Jihlavě nastavit anténu proti kopci na Javořici,kde bude navíc i multiplex 3...?
Právě na tyto otázky se pokusíme najít odpověď.
Velikonoční odpoledne jsem strávil s nově pořízeným profesionálním měřícím přístrojem Promax. Měření
probíhalo v místě mého bydliště - Jihlava. Nejprve byl přístroj připojen na samotnou anténu X-Collor
nastavenou na Krásné, poté bylo měření opakováno za mnou nejčastěji používaným zesilovačem
Schwaiger BN2338, na jednom z výstupů domovního svodu.

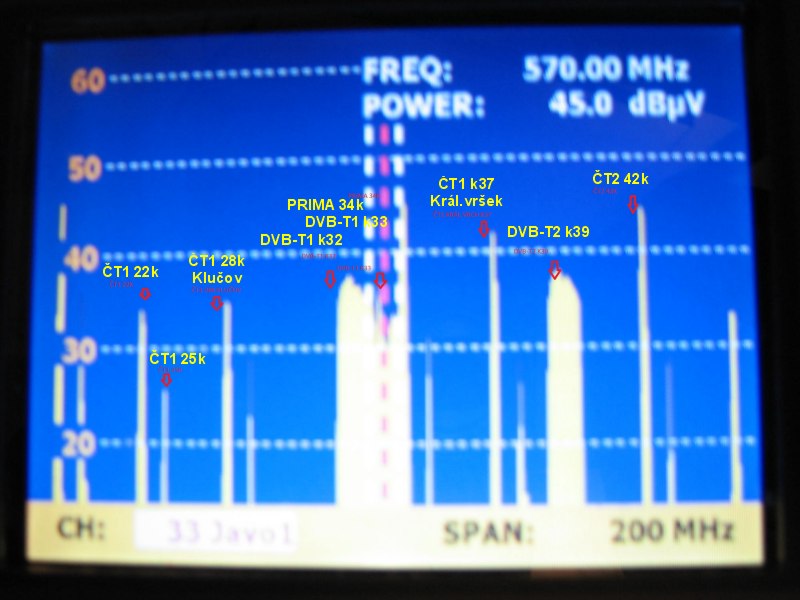

První obrázek UHF spektra nám ukazuje výstupní hodnoty z antény, hodnoty všech nosných frekvencí z
Krásného jsou kolem 50dB, odečteme-li zisk průměrný zisk antény kolem 10dB, je hodnota signálu v místě
mého bydliště kolem 40dB, což jistě nejsou hodnoty, které by byly důvodem k radosti, nebo k používání
nevhodných, či provizorních antén.
Původní hodnoty z hlavní UHF antény Krásného nyní nemám k dispozici, ale paměť říká, že měřící přístroj
Unaohm mě při rekonstrukci domovních antén vykazoval na programech ČT úroveň okolo 65dB, Prima byla
podobná jako dnes, tehdy 55dB, to si pamatuji docela přesně.
Analogový obraz programů ČT vykazuje viditelný šum, na Primě je obraz stejný. Lze tedy usuzovat, že
nynější nominální výkon se na všech UHF kanálech pohybuje kolem 20-30kw. Nejsilnějším programem je nyní
analogová ČT2 z K57, což bych přikládal spíše konstrukci přijímací antény X-Collor, než stávajícímu
stavu na Krásném.

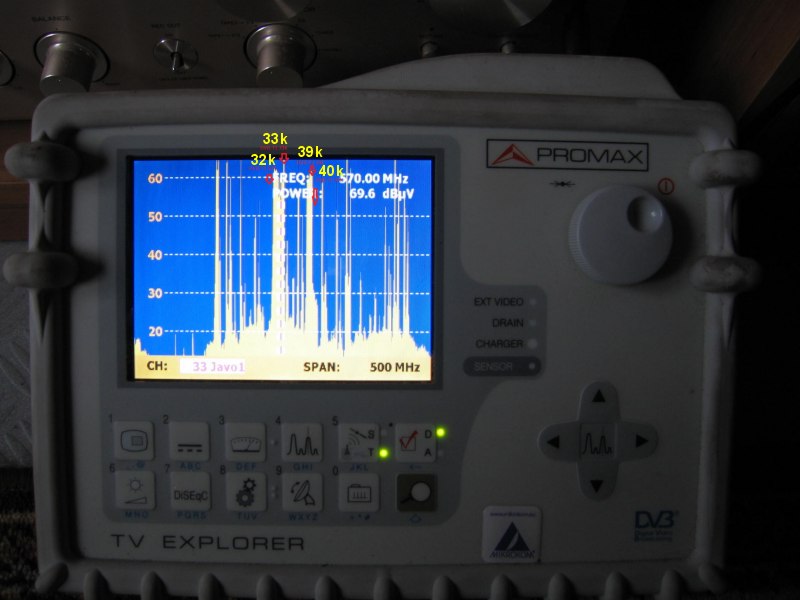

Pro úplnost ještě dodávám obrázek spektra za zesilovačem Schwaiger BN2338, oproti anténě bez zesilovače
se objevuje i slabý signál multiplexu 1 z Černé Hory na 40K, který je nyní pod hranicí příjmu,
ale jsou dny, kdy jej lze sledovat bez výpadků.
Závěr dnešního prvního malého měření není jednoznačný a dává stejné otázky a odpovědi jako na začátku
měření. Z obrázku je dobře patrná síla digitální, ale i analogové Javořice. Přesto, že na ni není
nastavena přijímací ostře směrová anténa, vykazuje podobné hodnoty a digitální příjem je naprosto
bez problémů, na všech mnou testovaných TV a settopboxech (Panasonic, Samsung, Sony, Philips-Schwaiger,
Optibox, Wave, Sencor...)
Pro nastavení antén bude hrát zásadní roli konkrétní situace "na každé jednotlivé střeše", je tedy
vysoce pravděpodobné, že mnoho domácností získá nově příjem z vysílače Javořice, přesto jsem si jistý,
že bude mnoho míst, kde bude po najetí hlavní vysílací antény na Krásném jistější nastavit právě "Hradec"
05-04-2010 Lubomír Čumpl, JIDXC Jihlava
