Uzávěrka / Updated: 31.7.2007 (31 JUL 2007)
Německá DVB-T ve středních Čechách!!!
/ zpravodajský článek /
Místo činu: Struhařov u Benešova.
Pachatelé: pár šílenců s anténami a přijímači.
Kořist: jasná! Německá DVB-T.
Tak asi takhle by se dal ve zkratce shrnout víkend 24.-25.3 na chatě ve Struhařově.
Původním cílem bylo obnovit poškozený anténní systém po orkánu Kyrill. Ten se tu
prohnal v plné síle, pokácel několik stromů, ovšem také ohnul tyč na anténním
rotátoru a otočil televizní Yaginu kamsi do neznáma.
Takže jsme se sjeli, abychom společnými silami zrenovovali to monumentální dílo,
pomalu větší než samotná chata.
Hlavní kolos je 14ti prvková anténa na VKV, na kterou tu chodí kvalitně např. rakouské
Life Radio 100,5 FM, nebo Bayern 3, dají se zachytit podstatně vzdálenější věci.
Nad ní velká anténa na TV. To celé bylo třeba sundat. Na vrchní anténu, UHF směrovku
Hirschmann, tu chodilo analogové vysílání z Bavorska, a to konkrétně Hoher Bogen (ZDF),
a dokonce Grosser Arber s pouhými 800 W (ARD, 44 k.).
Oba programy tu šly kvalitně barevně, s mírnými úniky. Tak jsme doufali že tu chytíme i
DVB-T z Hoher Bogenu, které se mělo rozjet 6. prosince 2006.
Hned na nadcházející prosincový víkend jsme naplánovali akci, vzali tři různé settopboxy,
a vyrazili na chatu. Střešní anténa nám ale byla k ničemu, vysílá se vertikálně.
A tak jsme jako anténu použili colorku od firmy Schwaiger, zisk okolo 10 dB. Anténa byla
na dvoumetrové tyči, vykláněna z okna chaty, posléze postavena na terase.
Výsledek? Nic. Vůbec nic.
Zklamaně jsme odjeli domů a jedinou útěchou nám byl nedávno nainstalovaný satelit,
na který německé programy šly samozřejmě naplno. Ovšem pro pravého „lovce“ to není ono,
a tak jsme si říkali, že ve slušné výšce na opravdu pořádnou anténu by to snad ještě
mohlo jít. Takže když už se velká Yagi bude dávat dolů, proč jí nevyzkoušet…
Problém byl, jak jí dostat do potřebné výšky, aby byla alespoň stejně vysoko, jako by

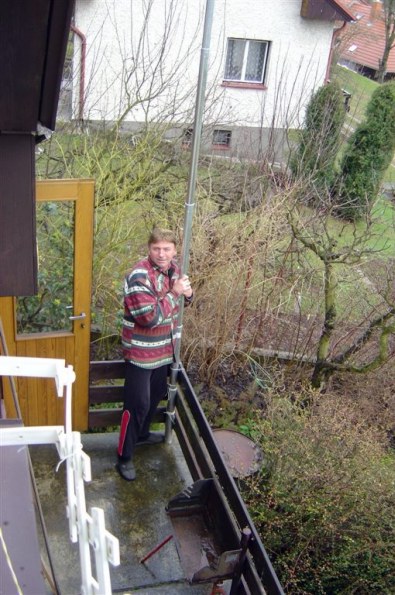

byla na střeše. Výška dělá holt u příjmu divy. Tedy jsem koupil teleskopický stožár
o délce 10 metrů. Sehnat takový stožár je docela problém, a hlavně nějaký s únosnou
transportní délkou a vahou, aby se dal posléze použít na moje akce s CB a PMR, tedy
různé „kopečkování“, a uvažte sami, tahat 2 metry dlouhý a 15 kg těžký stožár někam na
kopec není to pravé ořechové. Narazil jsem ale na jednu prodejnu, kde mají stožáry
různých délek s transportní délkou pouhých 1,5 metru, a slušnou vahou. Při 10 metrech
užitné výšky - váha 7 kg, to jde..:) Sice člověk sáhl hlouběji do peněženky, ale co se
dá holt dělat, koníček je koníček, a když si člověk představí, kolik jiní utratí za
chlast a kuřivo, jeví se cena stožáru v porovnání výkon/cena jako ideální.

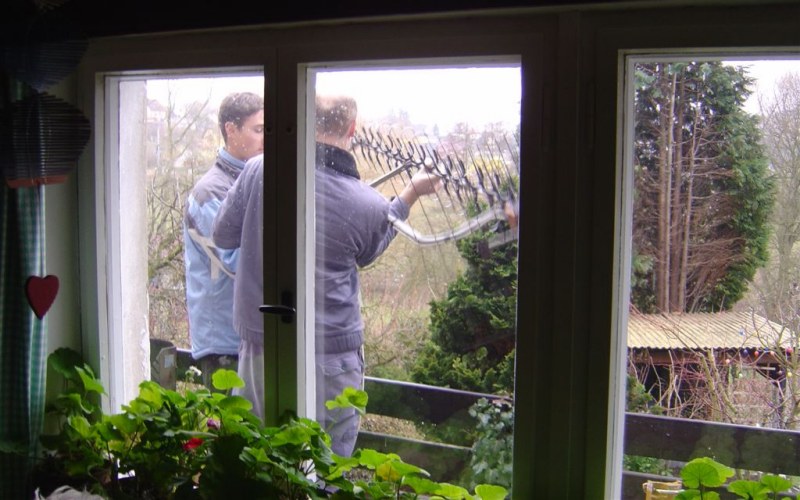

Po docela náročném sundání antén dolů jsme přistoupili k testu. Nechtěli jsme zbytečně
přetěžovat vrchní tenké díly stožáru, přece jen tak velká a docela těžká anténa jim
dávala docela zabrat, a tak jsme je radši moc nevytahovali, aby se to zbytečně neohýbalo.

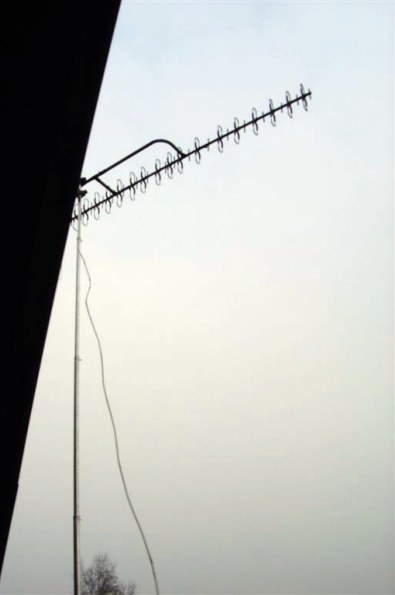

Anténa tedy trůnila asi 8 metrů nad zemí.
Po určitém točení stožárem se dostavilo nadšení – na 28. kanále se objevil signál.
......SIGNÁL!!!
Po chvíli se načetly programy a bylo to tu. Německé DVB-T kvalitně jihovýchodně od Prahy,
450 metrů nad mořem, asi 150 km od vysílače. Celý BR paket chodil výborně. Signál se
vážně držel, nepozorovali jsme skoro žádné výpadky. Zkusili jsme i 33. kanál, ale tam
se načetly jen kanálové pozice, a i přes silný signál se settopboxu nepodařilo stream
otevřít.
Analogová Buková hora na stejném kanále je prostě silná natolik, že i přes odlišnou
polarizaci a natočení antény ZDF multiplex zaruší. ARD multiplex jsme díky absenci
VHF antény nezkoušeli, ale dost pochybuji, že by šel, zejména kvůli silné analogové
Primy z Cukráku na kanále R7, který je dost blízko kanálu E7 Hoher Bogenu. Takže DVB-T
šlo velice kvalitně. Ale ještě jsme neměli vyhráno – půjde stejně dobře i na definitivní
pozici antény na stožáru na chatě?
U takovéhoto DX příjmu, navíc v členitém prostředí, hraje každý metr roli…
Naštěstí se naše obavy nenaplnily, a na střeše šlo DVB-T ještě o chlup lépe než předtím.
Navíc díky rotátoru se dala anténa lépe dotočit. Celý večer šel BR multiplex úplně bez
výpadků, jakéhokoliv zamrzávání apod.
Ráno další den, kdy bylo odlišné počasí (jasno a „vyfoukáno“), jsme pozorovali trochu
jinou kvalitu příjmu – ojediněle to trochu zamrzlo, a signál víc kolísal. Ale pořád
byl příjem velice kvalitní. Prostě německé DVB-T úplně parádně
na jihovýchodě středních Čech…
Nutno poznamenat, že celý víkend nebyly žádné zlepšené podmínky.

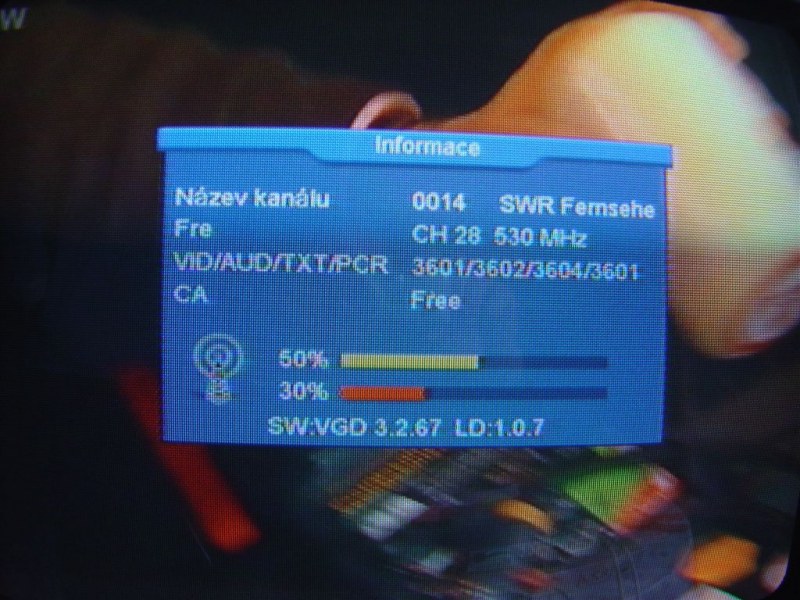

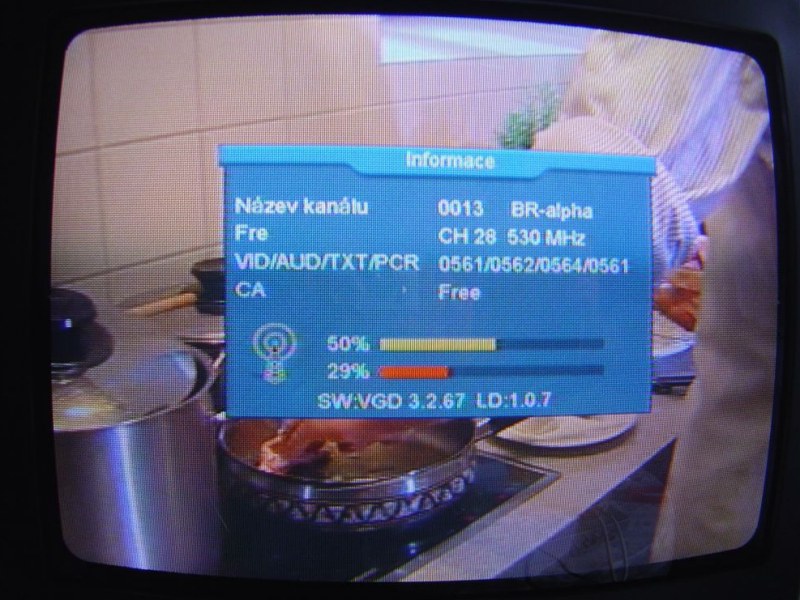

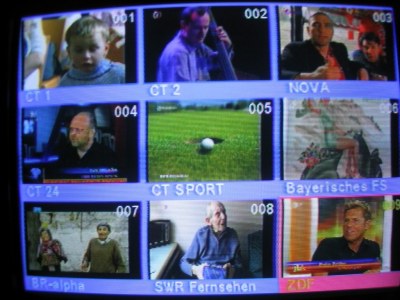

A co vlastně chytíte v BR multiplexu? Tři programy: BR Fernsehen, BR Alpha a SWF Fernsehen.
Docela slušný výběr.
A ještě k technice:
Mimo 10 metrového stožáru WiMo, kabelu Belden H126 a provázku Bauhaus jsme použili:
Settopbox Opticum 3000 T (asi nejcitlivější STB – testováno, podstatně lepší příjem
než Technisat DigiPal 2, vítěz příjmového testu na digizone.cz)
Settopbox Mustek (na ten to šlo jen mírně hůř než na Opticum)
Anténa Hirschmann (ziskově lepší než známá Color Super)
Anténní zesilovač homemade, zisk asi 25 dB
Plus jsme měli k dispozici spektrální měřící přístroj, posléze anténní rotátor,
a nakonec nesmíme zapomenout na pár lahví kvalitního červeného vína…
Takže jak vidíte, DVB-T se dá přijímat také velice dálkově, potvrdilo se pravidlo,
že kde šel slušně analog z Hoher Bogenu, půjde zřejmě i DVB-T. Problémem je jen rušení
Bukovou horou na kanále 33, tedy multiplex ZDF, ač jinak kvalitně chytatelný,
si asi nenaladíte. Bohužel v nejbližším okolí Prahy a v Praze samotné, kde by na
některých místech Hoher Bogen na 28. kanále chodil, je tento zarušený slabým vysílačem
Top TV ze Strahova…
Třeba v Modřenech, nebo na Chodově, kde Hoher Bogen dříve chodil a dnes jde slušně na VKV,
mají smůlu do té doby, než se slabý analog vypne.
Kdo bydlíte ve vyšších polohách a chytíte slušně VKV z Hoher Bogenu, zalaborujte s anténami.
Třeba se vám povede stejný kousek jako nám...:)
Jakub Melín 12.4.2007
Zkušenostní dodatek k článku: (update 27.4.2007)
Kouzlo dxingu spočívá v tom, že každý den je příjem poněkud jiný. Kanál 28 chodí
pravidelně a stále, přes den občas s malými a krátkými výpadky, které však ve sledování
programů nevadí. Večer a v noci chodí naprosto spolehlivě a bez výpadků. Testováním
jsem zjistil, že pokud je hezké počasí, jde vše přes den hůře, ale v noci jsou pak
podmínky ideální. Nejen že chodí kanál 33, který je sice rušen Bukovou Horou,
ale v noci vítězí digitál...
Nyní ovšem ta příjmová bomba:
Na kanálech 34 a 48 naskakuje signál z Wendelsteinu, což je od Struhařova 280km!!!!!
Malý zázrak..:)
Pravda je, že výpadky jsou obrovské, ale testováno bylo jen asi hodinu a to v čase mezi
23-00, při naprosto jasné obloze. Takovýto příjem nutno testovat pravidelně a déle
a za různých povětrnostních podmínek.
Nový dodatek k článku: "o 7. kanálu z Hoher Bogenu" (update 31.7.2007)
Aby byl náš test ve středních Čechách a zárověň dxing kompletní, museli jsme
vyzkoušet i poslední z multiplexů, který vysílač Hoher Bogen vlastní ve své sbírce.
Tedy pásmo VHF, tedy kanál E7, a tedy i jiná anténa. :)

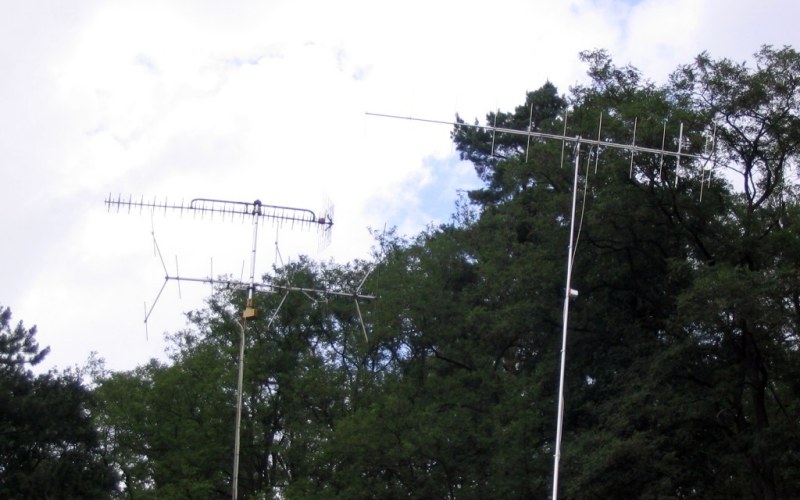

Proto nám to trvalo tak dlouho, než jsme sehnali a s laskavým svolením vyzkoušeli

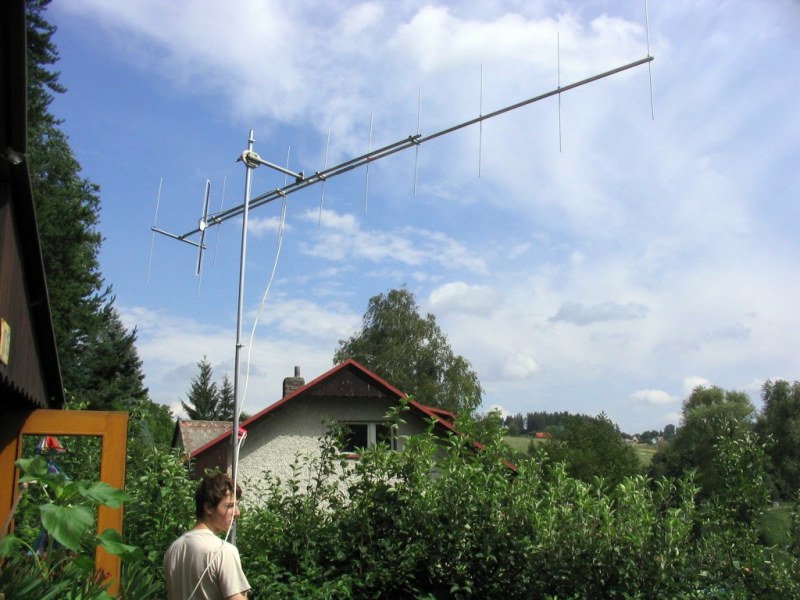

anténu od firmy Fracarro 11E7 13ti prvkovou, předzesilovač a zesilovač, vše na
7 kanál jako ušité.
Počasí bylo pro dxing naprosto průměrné, podmínky spíše podprůměrné. Po cca hodinové
montáži na vysunovací stožár do výšky 9 metrů se konečně dostavil očekávaný úspěch.
Kanál E7 funguje i přes to, že je v této lokalitě silně zastoupena Prima z Cukráku,
i když na vedlejším kanále(kanál E7 není totožný s „naším“ kanálem 7)
ERP 25 kW ARD multiplex- příjem i přes den kvalitní, možná že i lepší (stabilnější),
než 28. kanál v tutéž dobu...
Jelikož to byl jen test a anténa byla zapůjčená, tak jsme už nezkoušeli jak "to jde"
večer, asi by to šlo ještě lépe. Výsledek tedy více než příznivý. :)
Další zjištění v této zatím málo probádané problematice dvb-t:
Signál z VHF kanálu se chová, i když výkon vysílače proti 100Kw na 28 kanále zdá se
být podprůměrný(25kW), možná lépe a stabilněji i s ohledem na počasí než UHF pásmo.
Má menší výpadky, výpadky když jsou tak jsou pozvolné a ne náhlé nebo prudké,
programy lze sledovat bez problému, pár kostiček nikoho neporazí. A navíc oproti

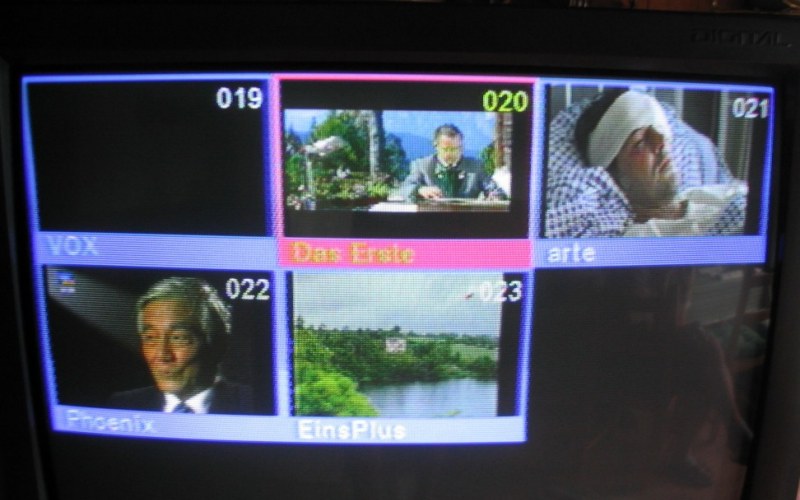

UHF umístily bavorské radiokomunikace do tohoto multiplexu nikoli 3 ale rovnou
4 programy a to ARD, Phoenix, Arte a Eins Plus, vše v super kvalitě, samozřejmě
netestovali jsme na plazmu ani na LCD kde se obraz z digitálu chová naprosto jinak
než na klasické obrazovce.
Závěr: I ve středních Čechách tam kde jde stabilně rádio z Hoher Bogenu na VKV,
tak tam se všichni dxeři zcela jistě pokuste i o příjem dvb-t, vyplatí se!
Je to alchymie, adrenalin, přirovnal bych to asi k tomu, když jsme za časů KSČ stavěli
antény a mířili na západ a výsledek se dostavil , dostaví se i teď...
Pavel Bárta 31.7.2007
