DX výprava k vysílači: TRUTNOV - Šibeník 504+30m a ul. Žižkova 440+35m
Parametry lokality: LAT 50°33'22.46"N
LON 15°54'25.35"E
Parametry vysílače: Černá hora 87.6 FM - 200W (23 dBW) vertical (N) všesměr
Country Radio 94.5 FM - 200W (23 dBW) vertical (N) všesměr
Hitradio Magic 97.0 FM - 200W (23 dBW) vertical (D) diagram
Evropa 2 107.8 FM - 100W (20 dBW) vertical (N) všesměr

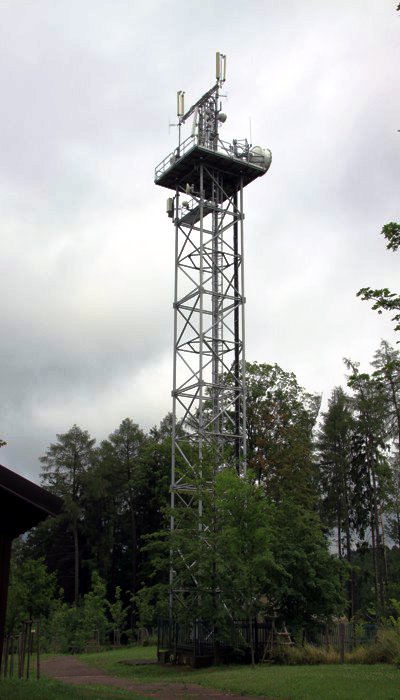

Trutnovská městská kóta Šibeník 504+30m je pro šíření VKV radií využívána až od roku 2005.
Přitom je logickou a pro město z hlediska penetrace signálem nejvhodnější vysílací kótou
se slušným výhledem do okolí. Né náhodou je pár desítek metrů od konstrukce i mohyla z
Prusko-Rakouské války l.p. 1866. Rakušáci odtud museli mít slušný přehled. ;)
Své dokrývače tu mají umístěny hradecká (Cer.Hora, Magic) i dvě více či méně méně celoplošná
radia (E2, Country). Černá Hora z praktického důvodu, že pod svícnem bývá největší tma.
Hitradio Magic z důvodů zájmově existenčních. Obě víceplošná radia jím řeší sekundární zásah
v podobě jednatřicetitisícového okresního města.

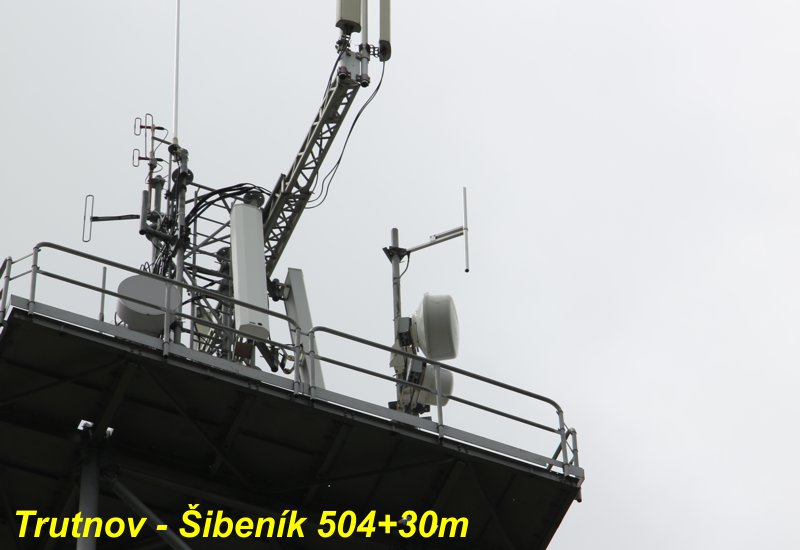

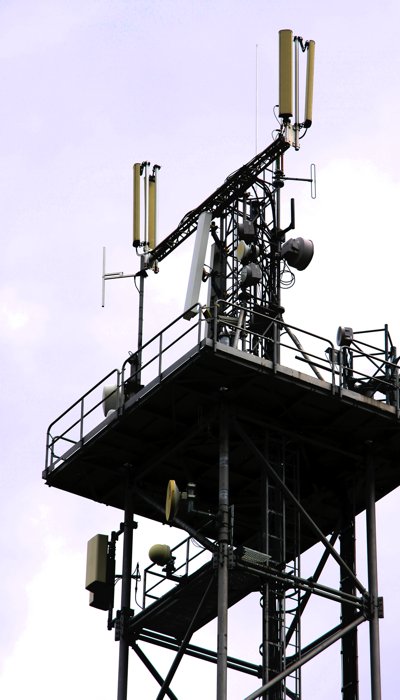

Místně provozované frekvence mají vesměs zkoordinovánu všesměrovou charakteristiku. Která
samozřejmě užitou anténou FPG 4135 není využitá bezezbytku, ale ideálu v podobě útlumu na zadek
-6dB se celkem blíží. Devětsedmička Hitradia Magic má předepsáno -12dB na jih, hmm... touhle
anténou se ale dodržet nedá.

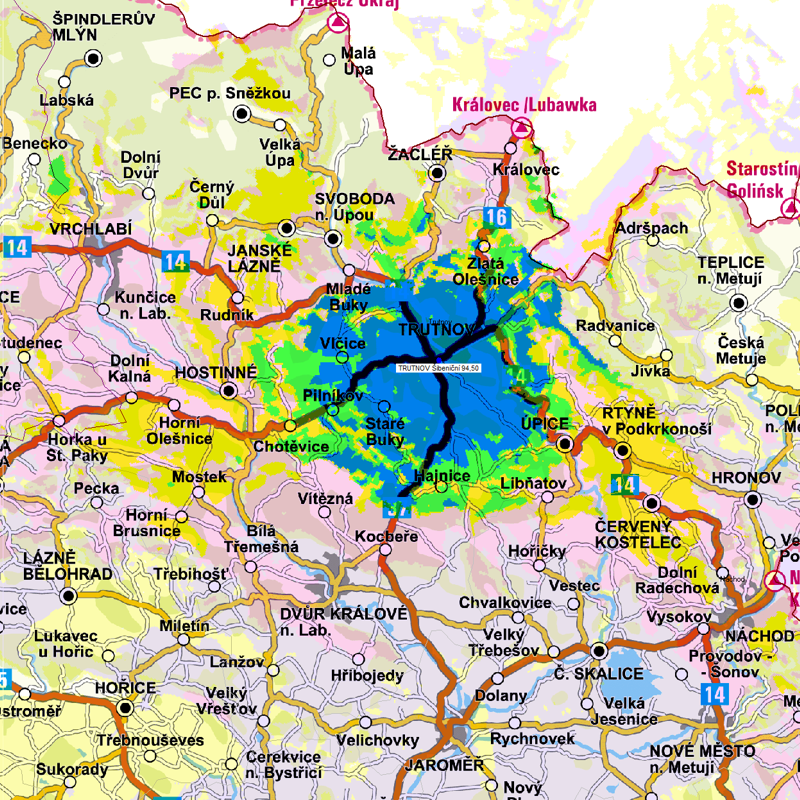

ČTÚ/RadioLab - mapa pokrytí Trutnov/Šibeník 94.5 MHz/200W N (křivka ITU370ca)
ulice Žižkova 440+35m
Parametry lokality: LAT 50°33'41.12"N,
LON 15°54'09.66"E
Parametry vysílače: Rock Radio 96.3 FM - 150W (21.76 dBW) vertical (D) diagram

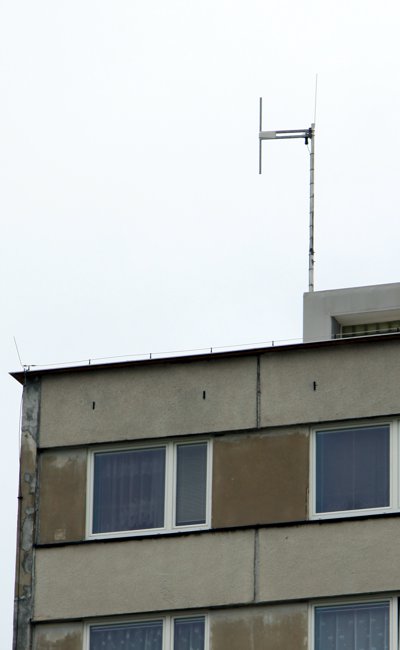

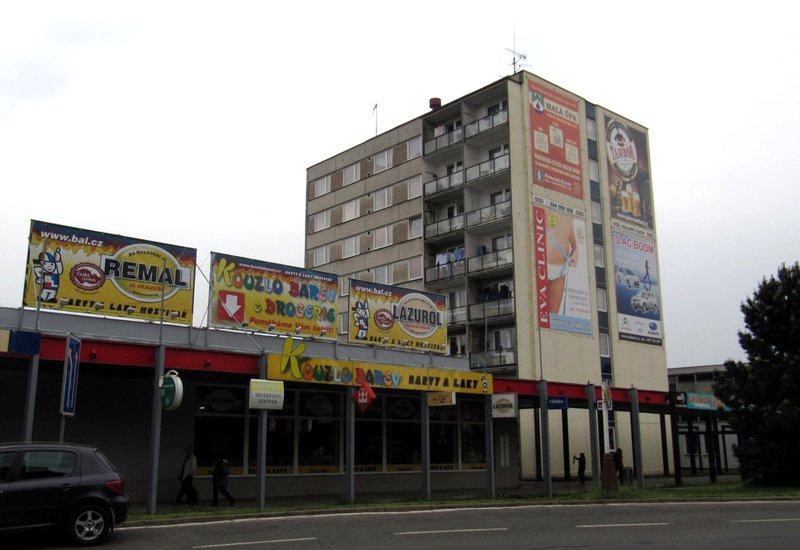

Od roku 2011 vysílá v Trutnově i Rock Radio. To jediné využívá vyloženě městského stanoviště v podobě
panelového domu na sídlišti. Přesněji ulici Žižkova č.p. 430. I tak je omezeno -3dB na jih (vs HK 96.2)

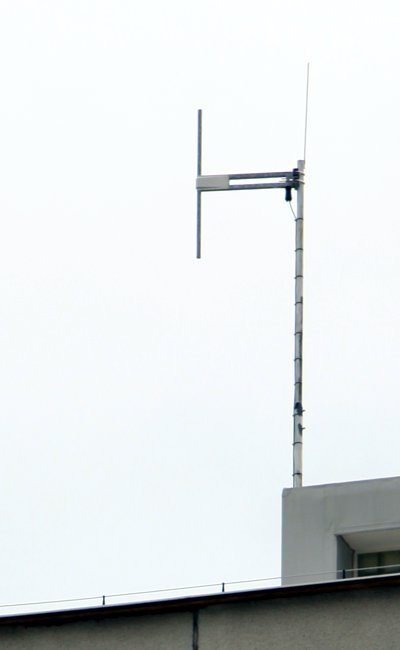

a trošku podivně až -10dB na východ (vs 96.0 Klodzko). Užitá vysílací anténa je Kathrein 762943 s -7dB
na zadek. Opět mi to v případě Media Bohemia nesedí. Nicméně. Pokrytí z nízké kóty je výrazně menší
Šibeníku, omezuje se pouze na město a pár výpadů vně údolími potoků a říček. Distribuce signálu na
vysílač je samozřejmě internetová. Účel světí prostředky.

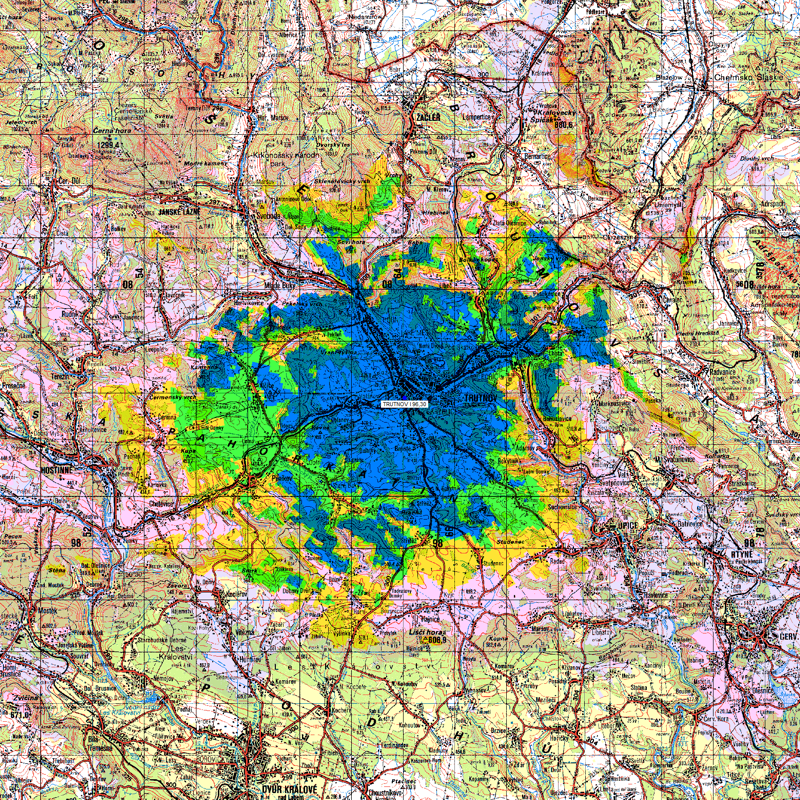

ČTÚ/RadioLab - mapa pokrytí Trutnov/Žižkova 96.3 MHz/100W D (křivka ITU370ca)
...130 km vzdušnou čarou vzdáleny od města Jihlavy
foto a komentář: Petr Kružík 10.7. / 17.10.2014
