Uzávěrka / Updated: 15.11.2016 (15 NOV 2016)

DX výprava k vysílači: Plzeň / Bory - Heyrovského 480/31 + U Borského parku 2634/22 (346+50m)

Parametry lokality: LAT 49°43'12"N
                    LON 13°22'26"E

Parametry vysílače: Radio Beat 107.3 FM - 200W (23.0 dBW) vertical (D) diagram
                    Signál Radio 94.9 FM - 100W (20.0 dBW) vertical (N) všesměr
                    Radio 1  97.5 FM - 100W (20.0 dBW) vertical (N) všesměr


Rozhlasový dům Radio United má od listopadu 2016 na plzeňských Borech dvě vysílací stanoviště.

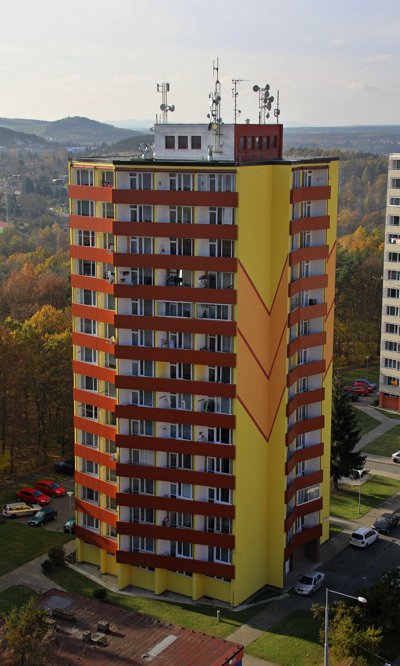

Prvním je ul. Heyrovského 480/31, vysoký 14. podlažní panelák o mírně hvězdicovém půdorysu,

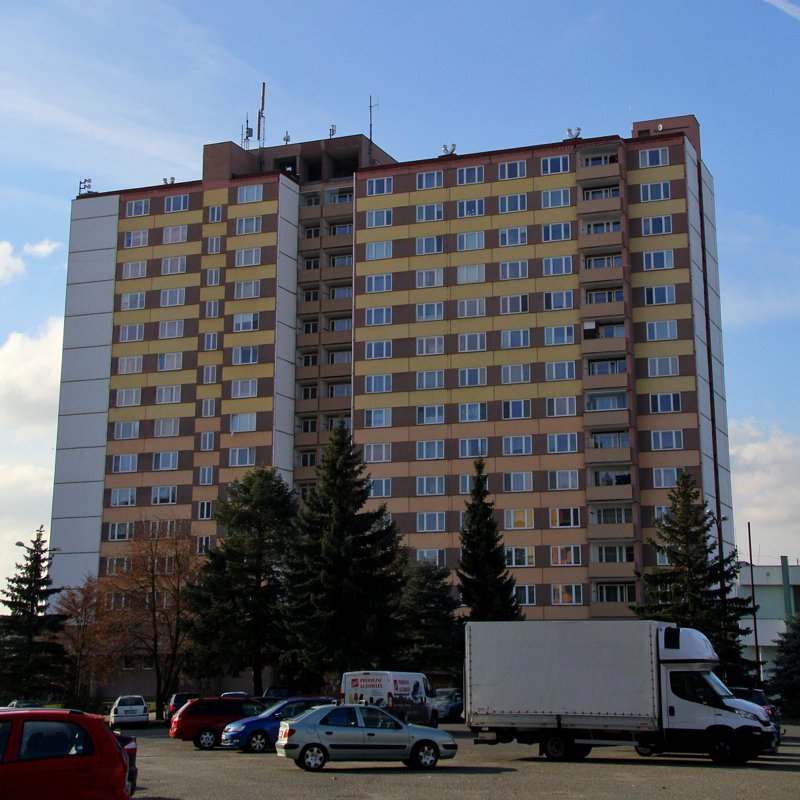

kde má domovinu BEAT a Signál. Druhým je asi 200m na sever U Borského parku 2634/22,
15. podlažní panelák o klasickém obdélníkovovém půdorysu. Zde "bydlí" od středy Radio 1. Zatím.
Toto slovo říkám úmyslně, neboť čekám na datum, kdy se sem z centra (BCB) přestěhují i Country
a Kiss Proton.

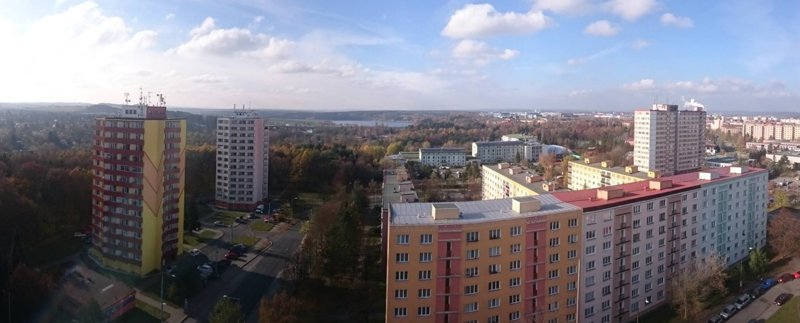

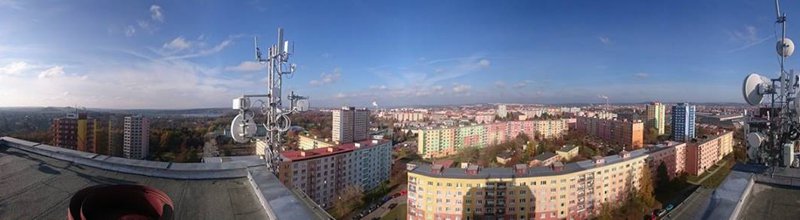

Na prvním obrázku od Daniela Neumanna vidíte obě lokality ze střechy blízkého paneláku.
Heyrovského je červenožlutý panelák nalevo, U Borského parku úplně napravo.

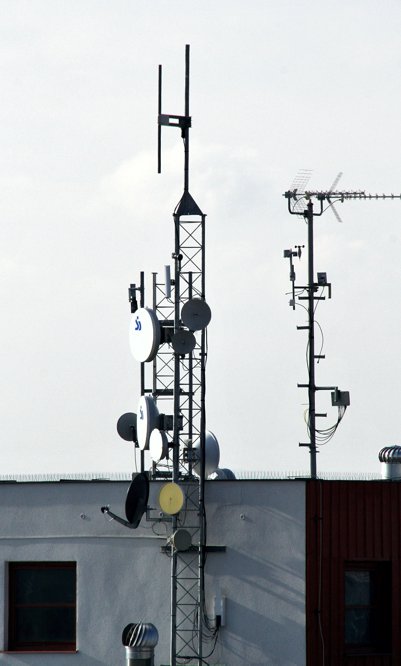

Když se podíváme blíže na lokalitu "H", vidíme na vrcholku paneláku klasický vysílací dipól
od fy Kathrein, konkrétně typ 762943. Anténa míří do centra a jak jsem již předestřel, jsou
do ní sloučeny frekvence 107.3 (Beat) a 94.9 MHz (Signál). Mírné omezení diagramu frekvence
107.3 na vysílač Českého Rozhlasu / Kašperské hory 107.2 je splněm už směrovou charakteristikou
použité antény. Distribuci užitečného signálu na vysílač zvládá IP trasa.

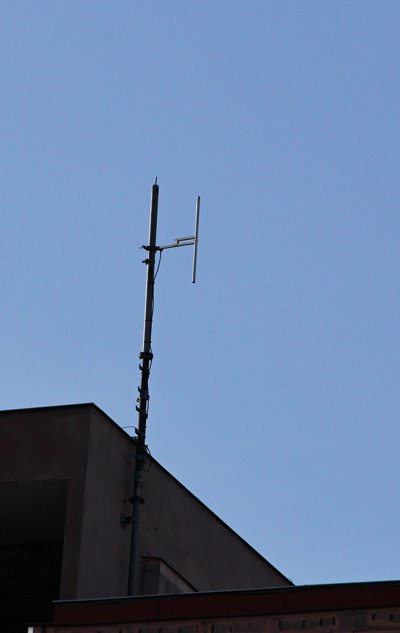

Lokalita "B" disponuje velmi podobnými parametry. Vysílací dipól je od fy FPG, typ 4135.
Vysílací anténa opět směr centrum, a zatím slouží (jen) k šíření Radia 1 na frekvenci 97.5 MHz.
Distribuce užitečného signálu na vysílač rozhodně IP trasa.



Pokrytí stowattových vysílačů je reflektováno touto mapkou z RadioLabu / ČTÚ.





foto: Daniel Neumann, komentář: Petr Kružík                                               15.11.2016
