Uzávěrka / Updated: 15.10.2012 (15 OCT 2012)

DX výprava k vysílači: Klatovy - Doubrava 727m

Doubrava I. 727+50m
Parametry lokality: LAT 49°25'54.8"N
                    LON 13°12'10.0"E

Parametry vysílače: ČRo 3 Vltava 88.6 FM      - 10kW (40dBW) horizontal (D-diagram)
                    ČRo 2 Praha 90.3 FM       - 10kW (40dBW) vertical (D-diagram)
                    Impuls 94.0 FM            - 10kW (40dBW) vertical (D-diagram)
                    Rock Radio Šumava 95.2 FM -  1kW (30dBW) vertical (D-diagram)
                    Frekvence 1 103.8 FM      - 10kW (40dBW) vertical (D-diagram)
                    Hitradio FM Plus 105.8 FM - 10kW (40dBW) vertical (D-diagram)


Z jedné strany Doubrava, z druhé Barák. Oba jsou pilotní ženevské vysílače pokrývající
členité Klatovsko. Dnes se koukneme na Doubravu, která sestává ze dvou vysílacích stožárů
umístěných při stejnojmené kótě Švihovské vrchoviny. Oba jsou zapsány v katastru jako majetek
firmy RTI.cz. Větší, umístěný na vrcholu (727 m.n.m.), hostí 6 radií s vysokými vyzářenými
výkony. Menší, nacházející se východněji od něj (710 m.n.m.), 2 radia s výkony spíše
lokálního dosahu.

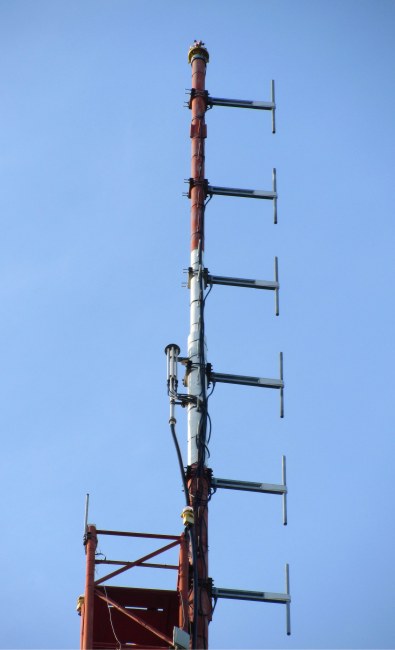

Na primárním stožáru shora identifikujete 6 dipólů, do kterých vysílá pět desetikilowattových

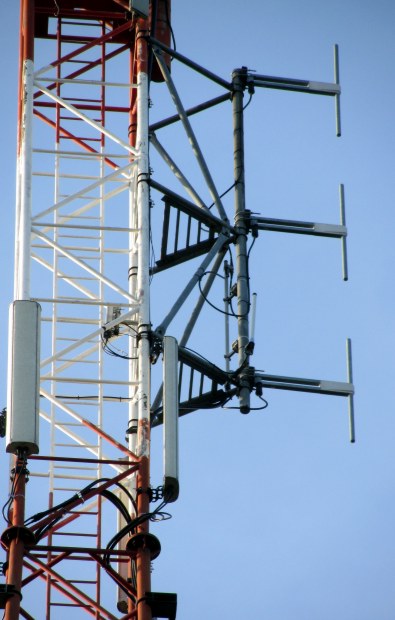

frekvencí. Pod nimi jsou další 3, které šíří signál Rock Radia Šumava. (Názor je i ten, že

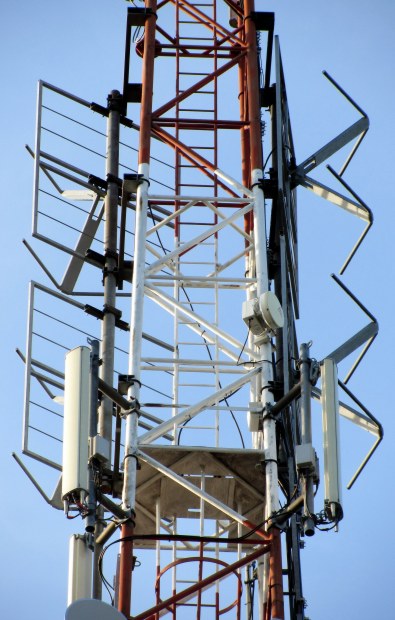

slouží rovněž pro sesterské Hitradio FM Plus). Zhruba v půlce stožáru (34m) jsou pak
horizontální antény pro ČRo 3 Vltava o frekvenci 88.6 MHz.






Doubrava II. 710+30m
Parametry lokality: LAT 49°25'56.2"N
                    LON 13°12'15.3"E

Parametry vysílače: Kiss Proton      - 500W (27dBW) vertical (D-diagram)
                    Radio Blaník     - 100W (20dBW) vertical (D-diagram)

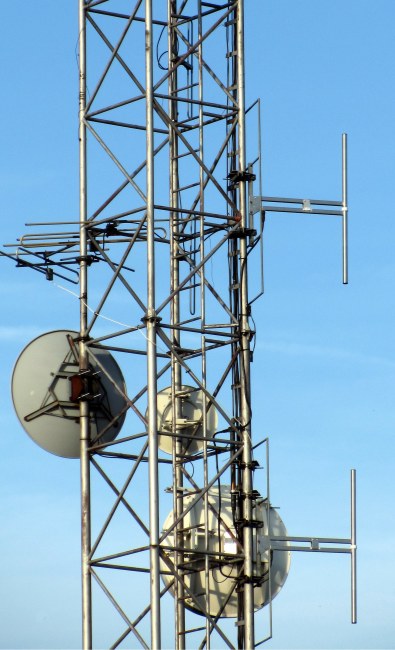

Menší stožárek slouží k transmisi radií Kiss Proton a Blaník. Přičemž, Kiss má vysílací systém
sestávající ze tří dipolů FPG 4135 zhruba v 30m výšce, Blaník dva dipoly s odraznicí FPG 4130
ve výšce do 20m. Diagram obou je v zásadě odlišný, Kiss míří k severu, Blaník k východu.



Pro zajímavost uvádím, že stožáry se nalézají v areálu bývalé raketové základny a obsahují i
pěkné další objekty pro příznivce post-apo...;)

Generované pokrytí vypovídá o zásahu od Mariánských Lázní, severně k silnici R6 (Lubenec),
Kralovice, Rokycany, Rožmitál až ke Strakonicím. Střední a slabší signál samozřejmě pokrývá
většinu západních Čech, proniká jižními Čechami až k Mezivratům (Votice)...

                                 ...37 km vzdušnou čarou vzdálen od Plzně, 173km od Jihlavy


foto a komentář: Jan Hornyák / Petr Kružík                                 18.9.2012 / 15.10.2012
