Uzávěrka / Updated: 17.5.2012 (17 MAY 2012)

DX výprava k vysílači: Hranice - vodárna 333+15m + Pod Hůrkou,komín 278+20m

Čas FM, Haná a Rubi pro Moravskou bránu

1/ Hranice - vodárna 333+15m
Parametry lokality: LAT 49°32'11.55"N
                    LON 17°43'59.22"E

Parametry vysílače: Čas FM 97.9 FM - 100W (20.0 dBW) vertical (D-diagram)

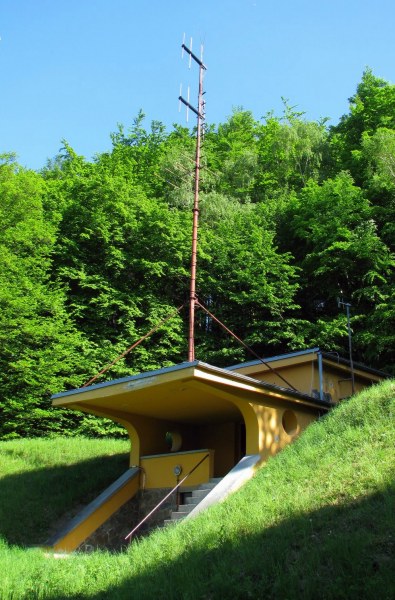

Malý 100W vysílač Radia Čas FM naleznete na jižním svahu devatenáctitisícového moravského městečka
Hranice, umístěný na vodárně v lokalitě Pod Bílým Kamenem 333+15m. Je odsud velice dobrý pohled na
město a část rozlehlé Moravské brány. Což je geomorfologický celek vytvořený protisměrnými toky řek
Bečvy a Odry, oddělující Podbeskydskou pahorkatinu a Nízký Jeseník. Asi 200m od vysílače je vstup
do Zbrašovských aragonitových jeskyní.

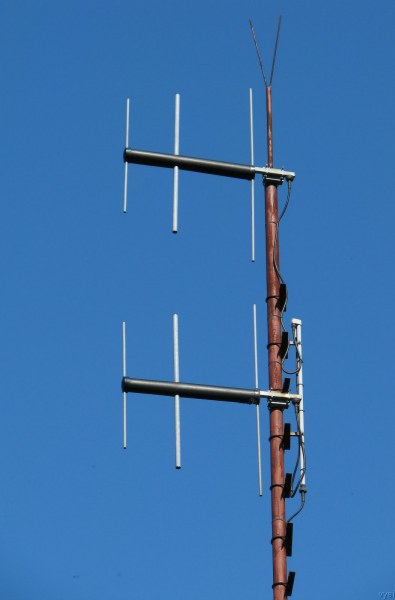

Na 100 wattový bubláček je užití dvou yagi směrovek Kathrein 770 777 o souhrném zisku 7-7.5dB
trošku silné kafe. Koncový stupeň by musel jet na 20W a to se obávám, že nejede. Nicméně, konstrukce

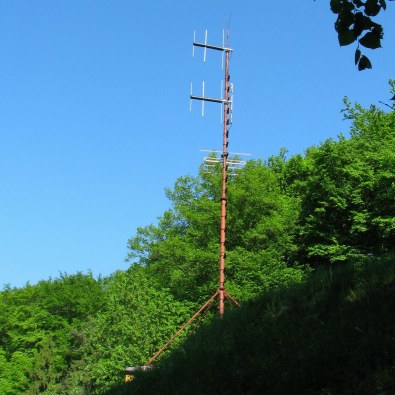

97.9 MHz/100W hovoří touto řečí. Anténní systém umístěný na trojnožce a trubce na střeše vodárničky
je směřován do města. Bezproblémově pokrývá celé údolí Bečvy od Dolního Újezdu/Lipníka do Suchdola
nad Odrou/Odry.

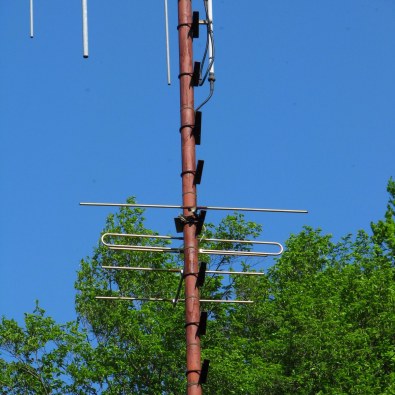

               ball užitečné frekvence                            boční pohled

                            podledem od vysílače na město Hranice

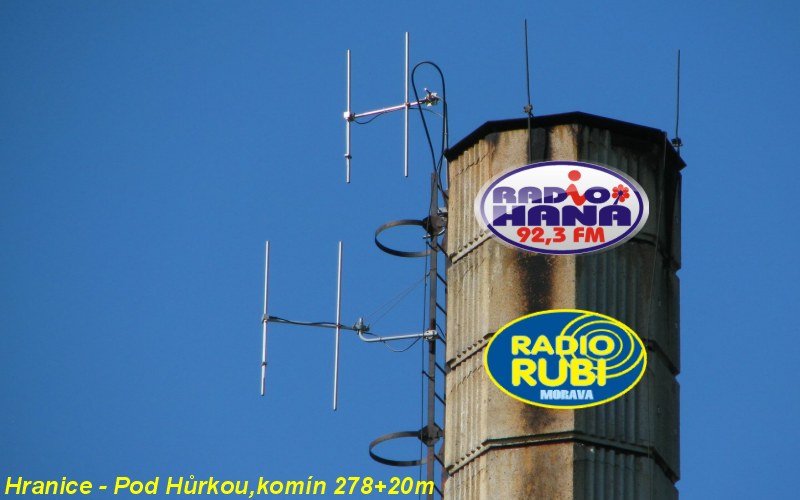

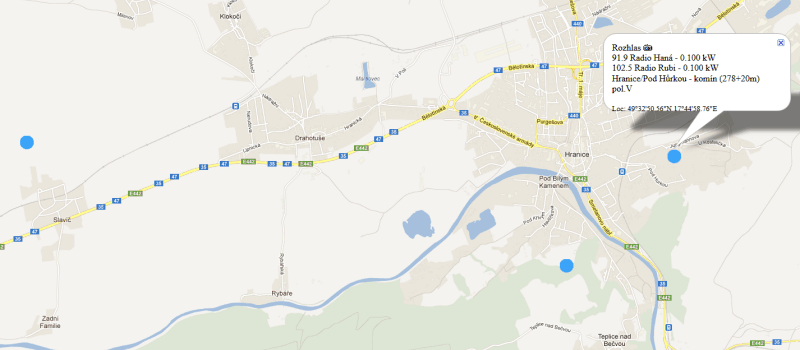

2/ Hranice - Pod Hůrkou, komín 278+20m
Parametry lokality: LAT 49°32'50.56"N
                    LON 17°44'58.76"E

Parametry vysílače: Radio Haná 91.9 FM  - 100W (20.0 dBW) vertical (D-diagram)
                    Radio Rubi 102.5 FM - 100W (20.0 dBW) vertical (D-diagram)




Radio Haná 91.9 a Radio Rubi 102.5 vysílají na Hranicku do dvoupatrového systému o dvou
jednoduchých dipólech pootočených vzájemně asi o 30°. Jelikož jsem marně pátral po děličce výkonu,
je nanejvýš jasné, že každé radio jede do svého vlastního dipólku. Přičemž Haná je pravděpodobně

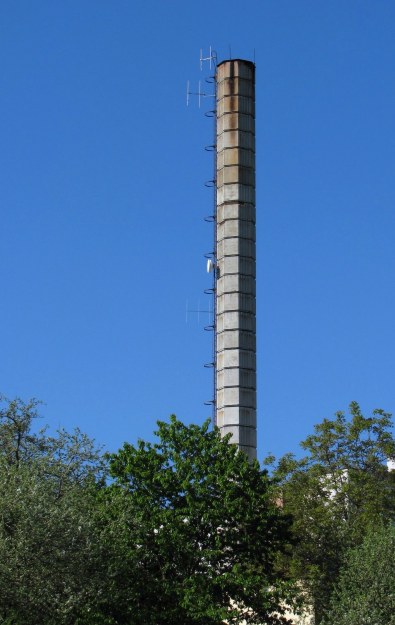

ten horní. Celé je to umístěné na malém komínu v ulici Pod Hůrkou 278+20m. Užitečný signál na
vysílač je dopravován u obou radií ballem přerovských frekvencí 95.4 a 98.6 FM. Natočeny do města
předkládají vysílací antény sveřepý signál pro město Hranice a jeho blízké okolí.
Pokrytí radií Haná a Rubi je asi o 30% menší jak v případě Času FM s jeho frekvencí 97.9 MHz.

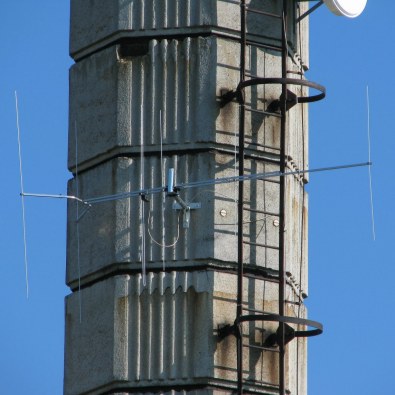

               ball užitečné frekvence                                 trasa

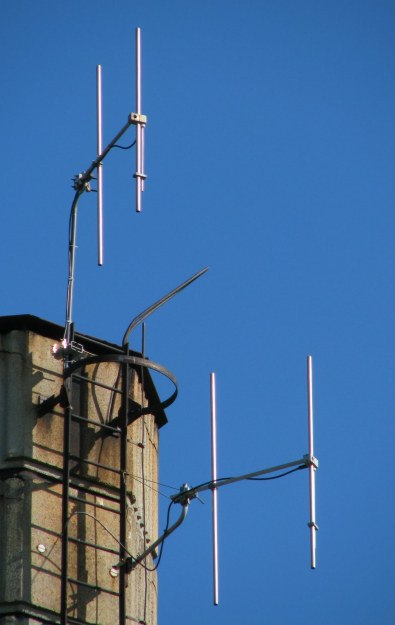

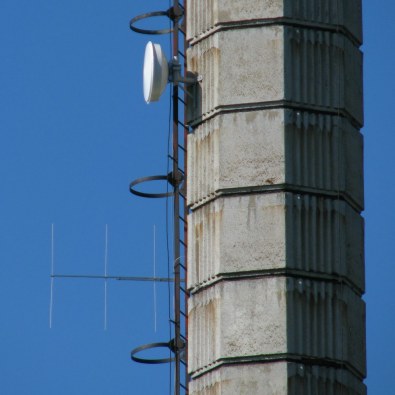

                         detail - Haná a Rubi, každý do svého dipólku

                                                       ...157 km vzdušnou čarou vzdálen od Jihlavy


      foto: Pavel Širc / 8.5.2012                          komentář: Petr Kružík 10.5.2012
