Náčrtky, plánky a fotky VKV-FM antén
...právě čtete českou verzi, autor textu: Petr Kružík, JIDXC
Sketchs, plans and photos VKV-FM antennas
for text in english language click here --->>> https://www.oviradio.cz/jidxc/antenne_en.htm
Translate to english and very thanks - Jitka Jarošová
Skizzen, Pläne und Photos der UKW-FM Antennen
für text auf deutsch click hier: --->>> https://www.oviradio.cz/jidxc/antenne_de.htm
Nach Deutsche spräche übersetze und danke für - Pavel Bárta, JIDXC
Pokud to s příjmem VKV myslíte opravdu vážně, rozhodně se neobejdete bez kvalitní venkovní antény.
Tyto zde níže uvedené patří k tomu nejlepšímu co je v naší malé zemi k sehnání*).
Splňují náročná kritéria pro dálkový příjem, DX-ing. Jsou vysokoziskové, ultrasměrové.
Vyznačují se značným činitelem zpětného příjmu, boční příjmové laloky jsou minimální.
Asi nejlepším takovým řešením je bývalá "západoněmecká JÄGER WELLE".
(obr. 1a,1b,1c,1d)
Vysoký zisk (přes 11dB), ultrasměrovost, a značný činitel zpětného příjmu ji přímo předurčují pro DX-ing.
* Bohužel dle posledních zpráv Pavla Bárty není její koupě možná ani v Německu
(jisté nepodložené stopy ukazují k portálu e-bay), natož u nás, a nechá se pouze šikovným kutilem udělat.
Je nazajímavost, že sic celkově vyšší, je ovšem o 10cm kratší, než nejlepší česká anténa
"070-GBL Chlumecký sedmiprvek".
Vůbec nechápu, proč ji nikdo nevyrábí. Nejspíše kvůli její vyšší ceně, jež se koncem 90.let po přepočtu
pohybovala mezi 2500-3000Kč.
! Jedinou negativu, kterou lze Jägeru upřít, je (při nezměněné směrovosti!) pokles zisku nad 104 MHz.
Toto se však dá do značné míry napravit zakrácením některých prvků na přesně dané rozměry.

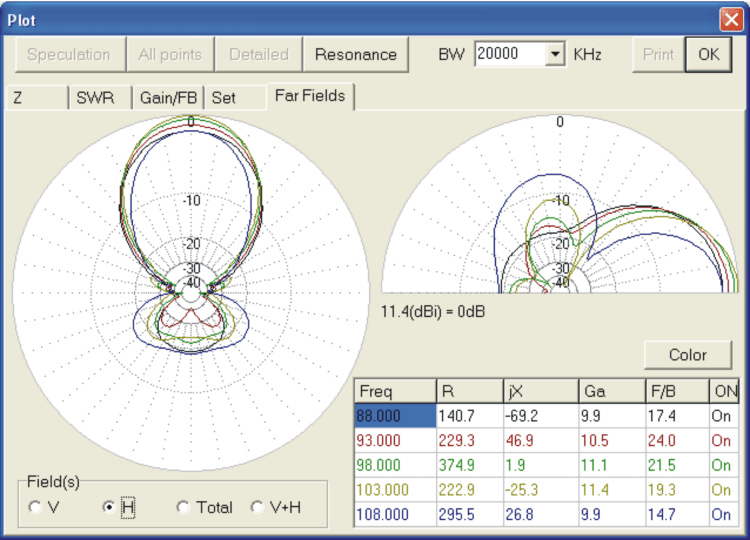

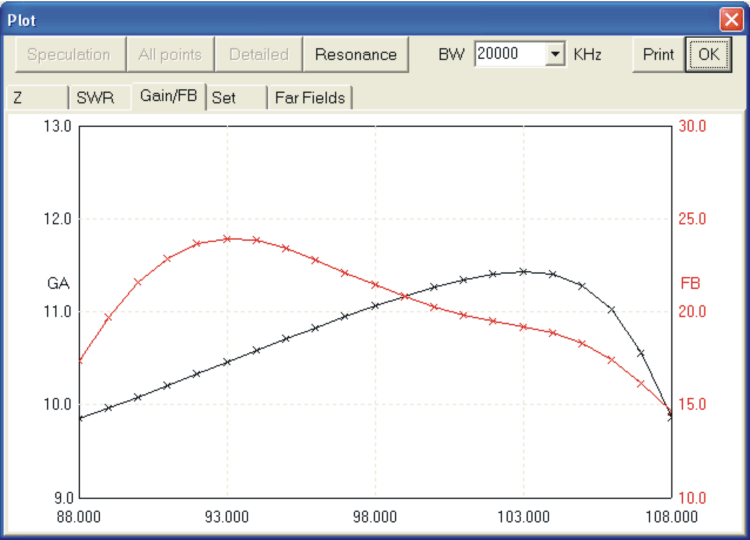

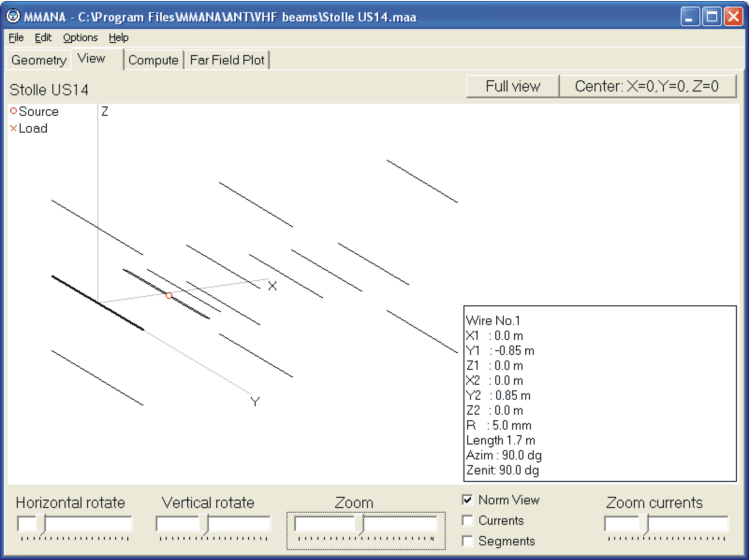

Budiž vám v další orientaci nápomocny tyto dvě výpočtové simulace
Petera Körnera ze Švédského Lundu:
https://www.oviradio.cz/jidxc/stolle_us14.doc
originalní verze antény JÄGER WELLE

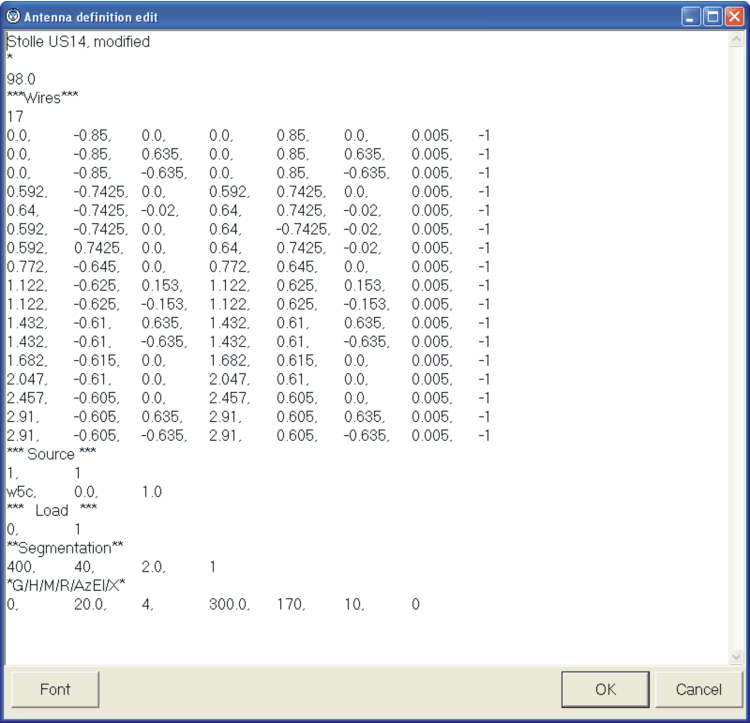

modifikovaná verze antény JÄGER WELLE
Další již komerčně u nás vyráběnou alternativou je "chlumecký sedmiprvek" (obr. 2)
Nemá zdaleka takový zisk (8-9dB) jako "Jäger", rovněž její směrovost je horší, o činiteli zpětného příjmu nemluvě.
Pro nezručné, či línější povahy se jeví jako nejvhodnější řešení.
Její cena se v obchodní síti momentálně pohybuje kolem 1200Kč.
Né každý si může na svou střechu (v lepším případě), nebo balkónu (v případě horším), umístit tato "monstra".
Musí tedy sáhnout ke kompromisnímu řešení - chlumeckému tříprvku. (obr. 3)
Za menší rozměry zaplatíte vcelku nízkým ziskem (3-5dB), nevýraznou směrovostí a nižším činitelem zpětného příjmu.
Dle praktických zkušeností je její směrovost ve vertikální rovině téměř nulová.
Což však nemusí být při lokálním příjmu naškodu, spíše naopak.
Hlavní plus: nenáročná a ideální na bálkóny paneláků!
Její cena se v maloobchodní síti momentálně pohybuje kolem 700Kč.

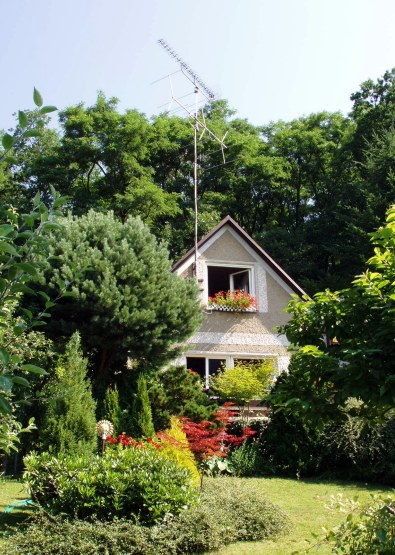

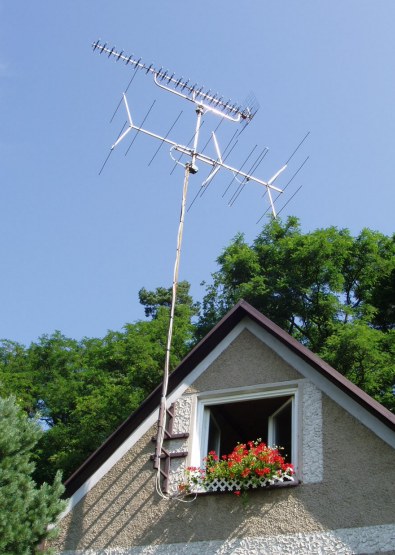

Obr č.1a;1b : JÄGER WELLE "v akci"
pokud by někoho zajímalo co se s touto anténou dá ulovit v okolí Benešova zabrouzdejte sem:
https://www.oviradio.cz/jidxc/bandsc_s.htm
Obr č.1c : Konstrukční nákres čtrnáctiprvku "JÄGER WELLE"

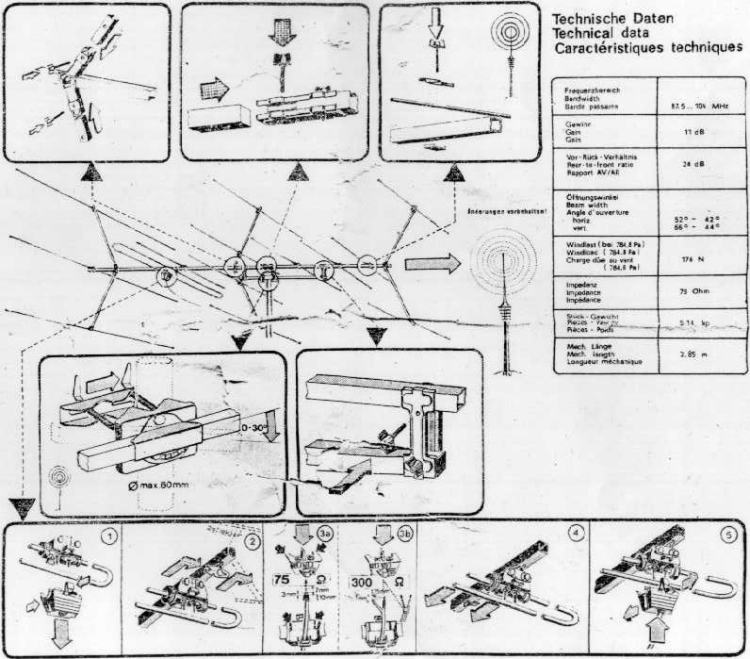

Obr č.1d : Montážní nákres čtrnáctiprvku "JÄGER WELLE"

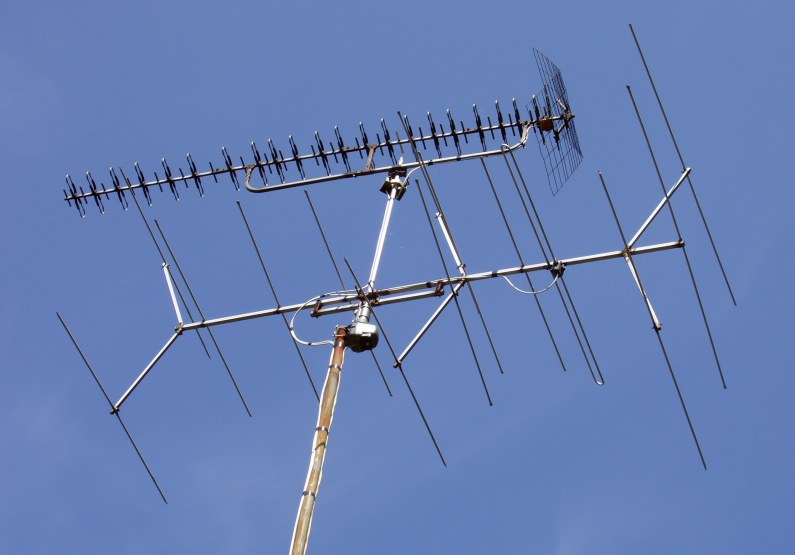

Obr č.1e : JÄGER WELLE "real zoom"

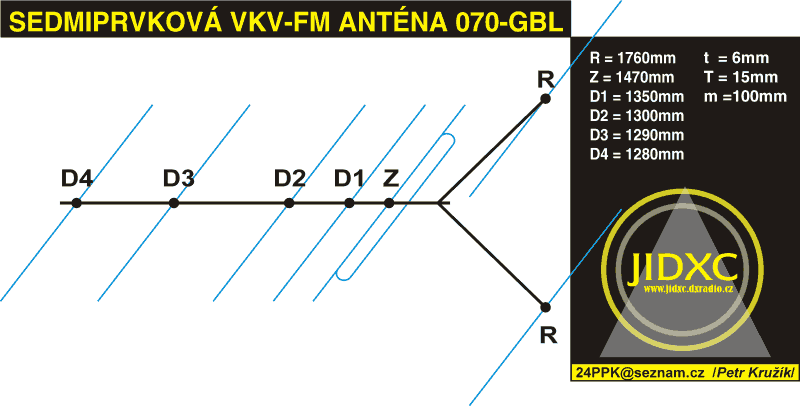

Obr č.2a : Konstrukční nákres sedmiprvku "070 GBL Supersonic"
pokud by někoho zajímalo co se s touto anténou dá ulovit v okolí Jihlavy zabrouzdejte sem:
https://www.oviradio.cz/jidxc/bandscan.htm

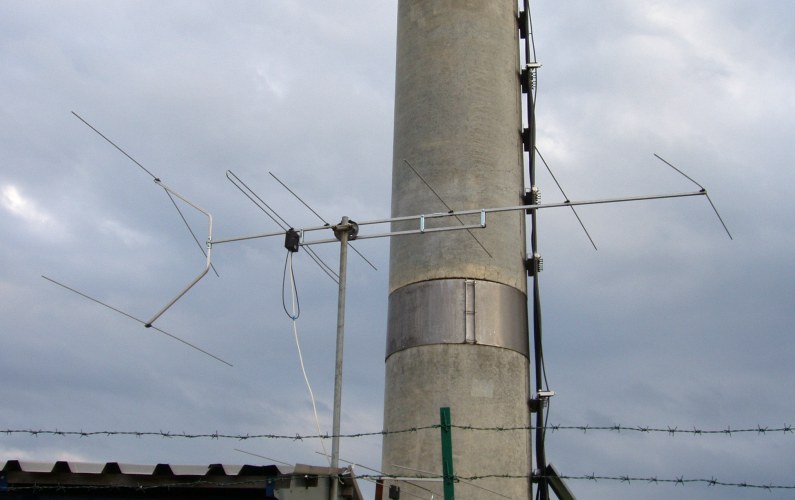

Obr č.2b : 070 GBL Supersonic "real zoom"

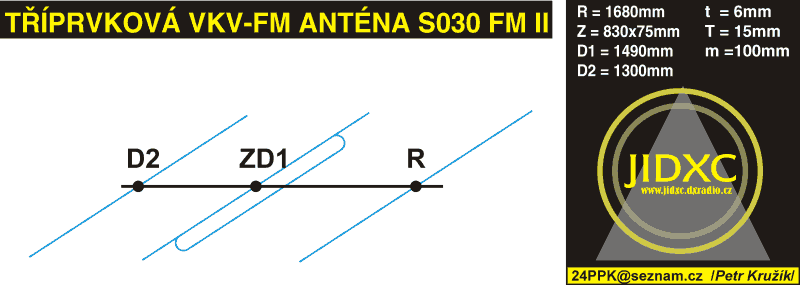

Obr č.3 : Konstrukční nákres tříprvku "S030 VKV-FM II"
pokud by někoho zajímalo co se s touto anténou dá ulovit v okolí Jihlavy zabrouzdejte sem:
https://www.oviradio.cz/jidxc/bandscan.htm
Detailní představení antén na českém trhu - Antény II. - jak na to? příjem VKV v praxi
hledejte na serveru magazínu Stereo & Video
